| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numer modelu: | NH3387 |
| Minimalne zamówienie: | 500 kg |
| Cena: | negotiable |
| Szczegóły pakowania: | Worek 25 kg / PE, 875 kg / PALETA, 17 500 kg / 20 GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T, L/C, D/P |
| Możliwość Supply: | 80 000 ton/rok |
| Specyfikacja: | Kuracja TGIC | Aplikacja: | Produkcja farb proszkowych do użytku zewnętrznego |
|---|---|---|---|
| Korzyść: | Niskie koszty, trwałe | Nieruchomość: | Dobre poziomowanie, właściwości mechaniczne, stabilność podczas przechowywania |
| Stosunek: | 93/7 | Stan utwardzania: | 200°C/10 min |
| Podkreślić: | antykorozyjne nasycone żywice poliestrowe,nasycone karboksylem żywice poliestrowe,termoutwardzalny poliester karboksylowy |
||
Niedroga żywica poliestrowa o dobrych parametrach NH3387 do ogólnego przemysłowego malowania proszkowego
◇ Aplikacje:
NH3387 jest nasyconą żywicą karboksylowo-poliestrową przeznaczoną do aplikacji systemu farb proszkowych poliestr/TGIC.Równowaga między wysoką rozlewnością, wysoką odpornością na warunki atmosferyczne i właściwościami mechanicznymi powłoki proszkowej została idealnie rozwiązana.Powłoka jest przygotowywana przez zmieszanie żywicy, pigmentu i wypełniacza, utwardzacza i innych dodatków w określonej proporcji, a następnie przez wytłaczanie na gorąco, kruszenie i przesiewanie.Przechowywane są stabilnie w temperaturze pokojowej.Po natryskiwaniu elektrostatycznym lub powlekaniu zanurzeniowym w złożu fluidalnym są one podgrzewane, pieczone, topione i zestalane, tworząc płaską i jasną trwałą warstwę, aby osiągnąć cel dekoracyjny i antykorozyjny.
◇ Podstawowe funkcje:
Niskie koszty
Dobre poziomowanie
Dobre właściwości mechaniczne
Dobra stabilność przechowywania
◇ Dane techniczne:

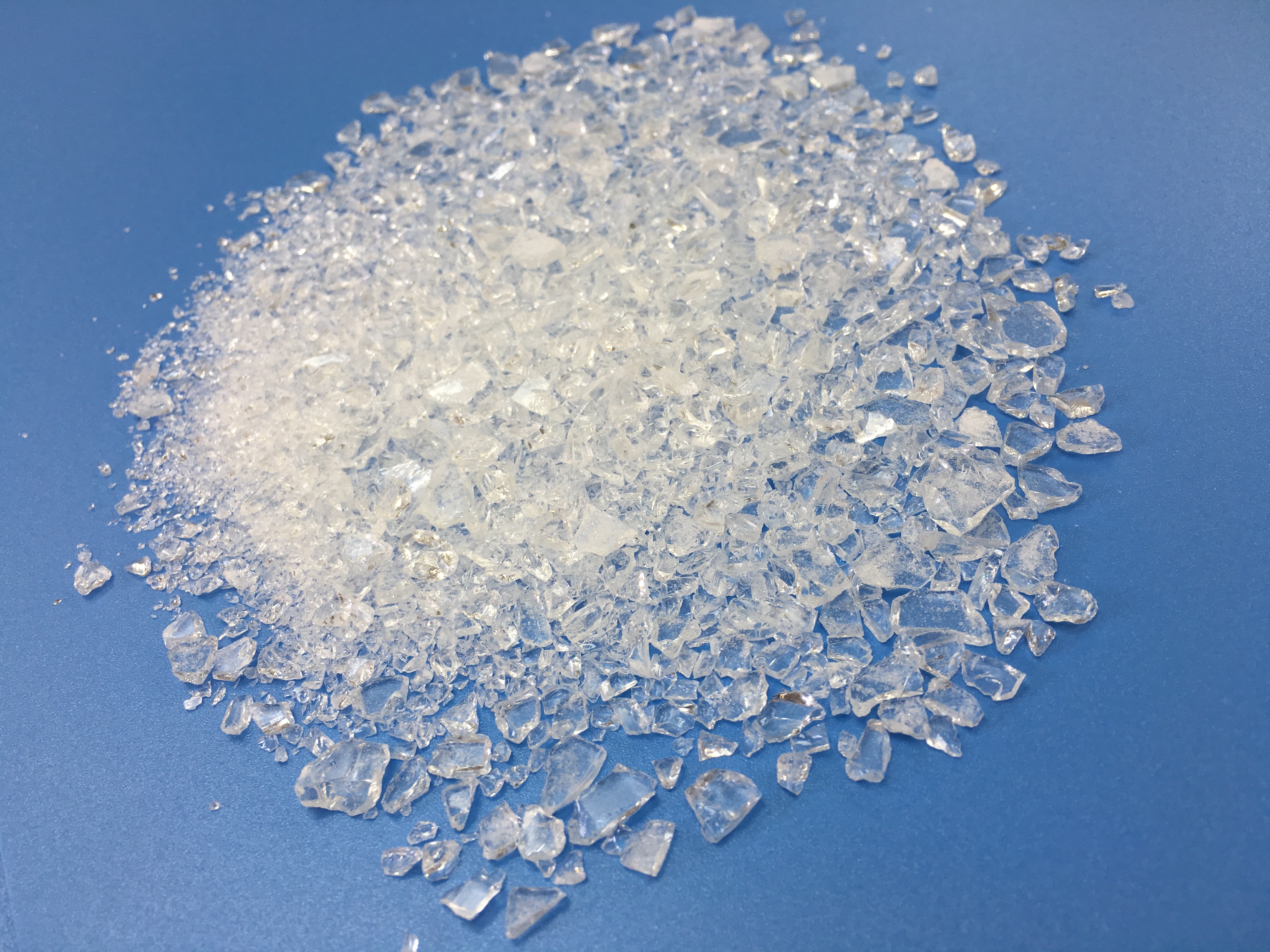

Wygląd Białe lub jasnożółte przezroczyste płatki
Kolor (50% DMF): maks.: 1
Liczba kwasowa (mgKOH / g): 30 ~ 35
Temperatura mięknienia (℃) 103 ~ 113
Temperatura zeszklenia (℃) ～63
Lepkość topnienia (200 ℃, stożek/płytka, mPa·s): 5000 ± 1000
Reaktywność w 180 ℃ (s, 7% TGIC) 250 ± 30
◇ Zalecana formuła:NH3387-TGIC
| NH3387 | TGIC | Wypełniacz ＆ pigment | Środek wyrównujący | Benzoes | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◇ Stan wytłaczania:
Wytłaczarka dwuślimakowa
Strefa I: 90～110℃ Strefa II: 110～120℃
Prędkość obrotowa: 500 ~ 1200 obr./min
Rozdrobnienie proszku: <100μm
◇ Warunek aplikacji:
Natryskiwanie elektrostatyczne z: 40 ~ 70KV
Grubość powłoki: 50 ~ 100 μm
Odtłuszczona stal walcowana na zimno 0,5 mm
◇ Wymagania dotyczące utwardzania:200 ℃ × 10 ~ 20 min
◇ Właściwości filmu:
Czas żelowania (180 ℃, s) 320 ~ 420
Przepływ poziomy (180 ℃, mm): 26 ~ 29
Połysk (60°): ≥88%
Gięcie (φ1mm): pass
Klej (1 mm, klasa): 0
Twardość ołówka: ≥1H
Uderzenie (50 cm): zaliczone
◇Opakowanie:Worki PE, NW 25KG±0,1KG / worek
Uwagi:wszystkie żywice poliestrowe można dostosować doBez cyny(A) ,palniki przeciwgazowe(G),pistolet trybo(T) iprzeciw kwitnieniu(F)
