| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | Qualicoat ,ISO90001 ,ISO140000 |
| Numer modelu: | NH9307 |
| Minimalne zamówienie: | 500 kg |
| Cena: | negotiable |
| Szczegóły pakowania: | Worek 25 kg / PE, 875 kg / PALETA, pojemnik 17 500 kg / 20GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T, L/C, D/P |
| Możliwość Supply: | 80 000 ton/rok |
| Specyfikacja: | Kuracja TGIC | Aplikacja: | proszek do użytku zewnętrznego |
|---|---|---|---|
| Nieruchomość: | gładki wysoki połysk | stawka agenta: | 93/7 |
| Zastosuj na: | Profile aluminiowe w proszku |
Wysoka termostabilność Super trwałe żywice NH-9307 do utwardzania TGICPowłoki proszkowe
Aplikacje:
NH-9307 to karboksylowo-poliestrowa żywica przeznaczona do farb proszkowych 93/7 poliester/TGIC utwardzanych w temperaturze 200℃.
Podstawowe funkcje:
Doskonała odporność na warunki atmosferyczne
Doskonała odporność na żółknięcie i gotowanie wody
Dobre właściwości mechaniczne
Dobra stabilność przechowywania
Dane techniczne:

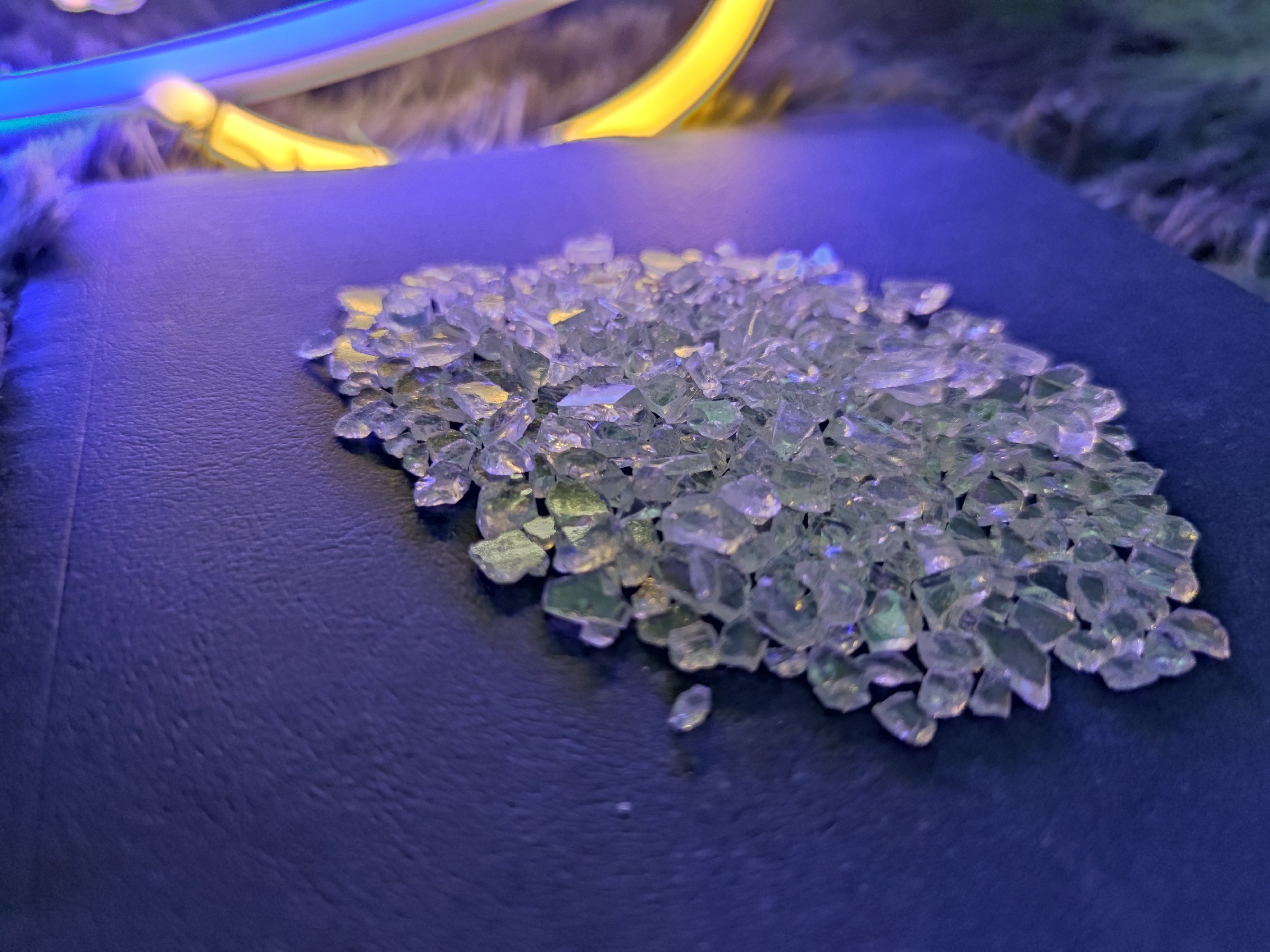

Wygląd: jasnożółte lub białe przezroczyste płatki
Kolor (50% DMF) maks.: 2
Liczba kwasowa (mgKOH/g): 30-36
Temperatura mięknienia (℃): 101 ~ 115
Temperatura zeszklenia (℃): ～65
Lepkość topnienia (mPa.s200℃): 5000 ± 1500
Reaktywność w 180 ℃ (s, 7% TGIC): 130 ± 40
Zalecana formuła:
NH9307 — TGIC
| NH-9307 | TGIC | Wypełniacz ＆ pigment | Środek wyrównujący | Benzoes |
| 200 | 15 | 140 | 2.4 | 1.2 |
Stan wytłaczania:
Wytłaczarka dwuślimakowa
Strefa I: 90～110℃ Strefa II: 110～120℃
Prędkość obrotowa: 500-1200 obr./min
Rozdrobnienie proszku: <100μm
Warunek aplikacji:
Natryskiwanie elektrostatyczne z: 40 ~ 70KV
Odtłuszczona stal walcowana na zimno: 0,5 mm
Grubość folii: 50 ~ 70 μm
Wymagania dotyczące utwardzania:200 ℃ × 10 min
Właściwości folii:
Czas żelowania (180℃, s): 100-350
Przepływ poziomy (180 ℃, mm): 21 ~ 27
Połysk (60°): ≥85%
Klej (1 mm, klasa): 0
Twardość ołówka: ≥1H
Gięcie (φ1mm): Pass
Uderzenie (bezpośrednie): przejść 40 kg·cm
Opakowanie:
Worki PE, NW 25KG±0,1KG / worek
Kinte posiada najwyższej klasy sprzęt do badań i rozwoju oraz testowania krajowych materiałów polimerowych.Sukcesywnie zrealizował ponad 40 projektów naukowych i technologicznych Ministerstwa Nauki i Technologii, Komisji Przemysłu i Informatyki oraz obszarów wojewódzkich i miejskich, zdobył ponad 30 ogólnopolskich wojewódzkich i miejskich nagród naukowo-technicznych, a obecnie ma ponad 50 autoryzowanych patentów na wynalazki.
