| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | Qualicoat,ISO90001,ISO14000,Reach |
| Numer modelu: | HH2685 |
| Minimalne zamówienie: | 500 kg |
| Cena: | negotiable |
| Szczegóły pakowania: | 25 kg / worek PE, 875 kg / paleta, 17 500 kg / 20 GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T, L/C, D/P |
| Możliwość Supply: | 80 000 ton/rok |
| Specyfikacja: | Kuracja hybrydowa 60/40 | Podanie: | malowanie proszkowe piasty koła aluminiowego (obręcz samochodu) |
|---|---|---|---|
| Korzyść: | Doskonała rozlewność i wysoki połysk | Nieruchomość: | Doskonała odporność chemiczna |
| Stosunek: | 60/40 | Odnalezienie: | 180°C/20 minut |
| Podkreślić: | Lakierowanie proszkowe felg aluminiowych 60/40,lakierowanie proszkowe kół z żywic poliestrowych,farba izolacyjna 60/40 |
||
Poliester epoksydowy do aluminiowej felgi samochodowej Malowanie proszkowe
Aplikacje:
HH2685 to karboksylowa żywica poliestrowa przeznaczona do hybrydowych farb proszkowych 60/40.
Powłoka jest przygotowywana przez zmieszanie żywicy, pigmentu i wypełniacza, utwardzacza i innych dodatków w określonej proporcji, a następnie przez wytłaczanie na gorąco, kruszenie i przesiewanie.Przechowuje się je stabilnie w temperaturze pokojowej.Po napylaniu elektrostatycznym lub powlekaniu zanurzeniowym w złożu fluidalnym są one podgrzewane, spiekane, topione i zestalane, tworząc płaską i jasną, trwałą powłokę, aby osiągnąć cel dekoracyjny i antykorozyjny.
Podstawowe funkcje:
Doskonałe rozlewność, wysoki połysk
Dobra wydajność chemiczna i właściwości mechaniczne
Dobra stabilność przechowywania
Dane techniczne:

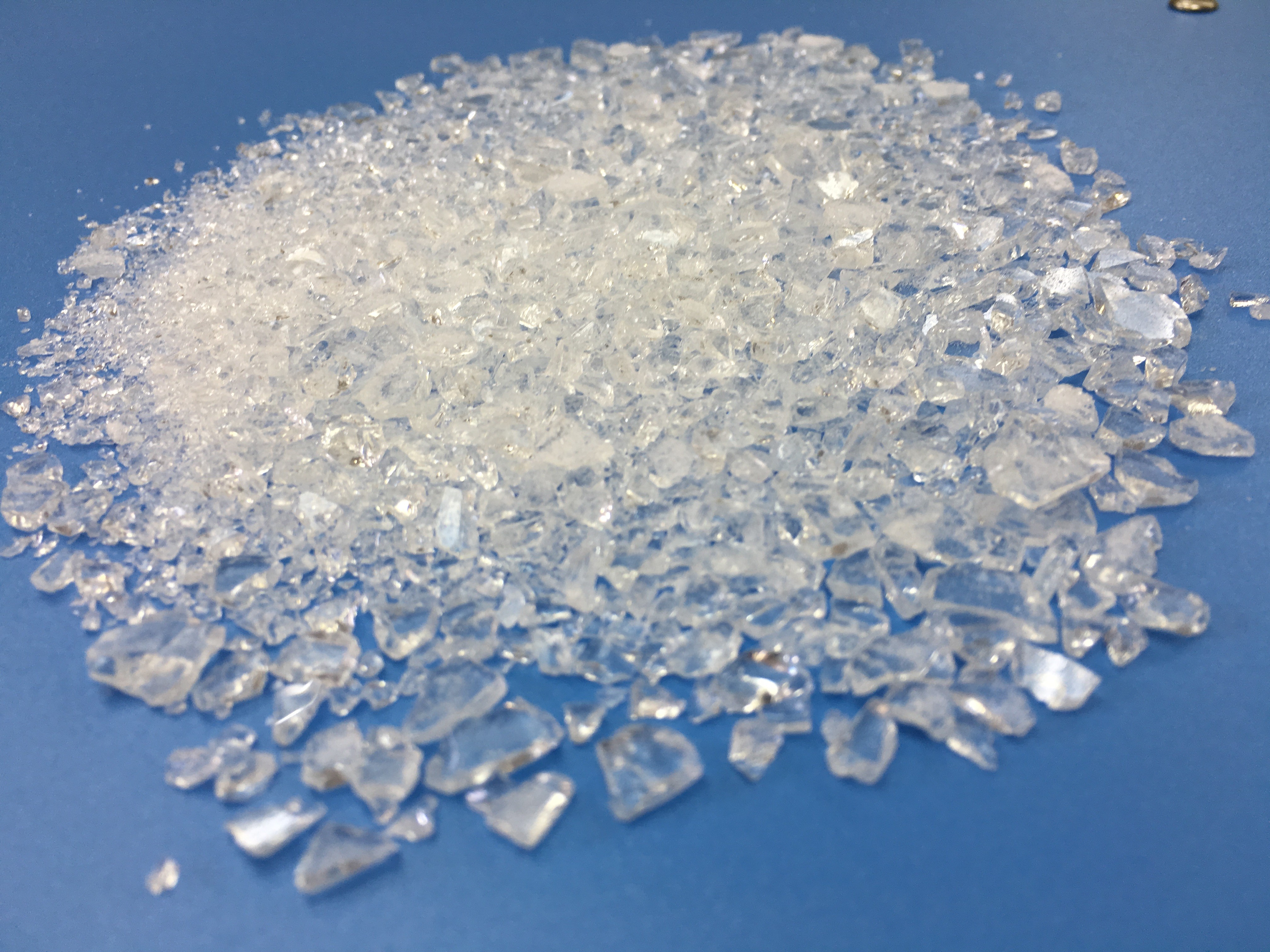

Wygląd Białe lub jasnożółte przezroczyste płatki
Kolor (50% DMF): max: 3
Liczba kwasowa (mgKOH/g) 48～54
Temperatura mięknienia (℃) 100～110
Temperatura zeszklenia (℃) ～55
Lepkość topnienia (200 ℃, stożek/płyta, mPa·s): 3200 ± 500
Reaktywność przy 180 ℃ (s, 40% epoksydowa): 250 ± 50
Poleć formułę:HH2685 — E12
| HH2685 | E12 | Wypełniacz (pigment) | Środek wyrównujący | Benzoes |
| 180 | 120 | 105 | 4 | 2 |
Stan wytłaczania:
Wytłaczarka dwuślimakowa
Strefa I: 90～110℃ Strefa II: 110～120℃
Prędkość obrotowa: 500～1200rpm
Drobność proszku: ＜100μm
Warunki aplikacji:
Natryskiwanie elektrostatyczne: 40～70KV
Grubość powłoki: 50～70μm
Odtłuszczona stal walcowana na zimno 0,5 mm
Wymagania dotyczące utwardzania:180 ℃ × 20 min
Właściwości filmu:
Czas żelowania (180℃,s) 230~360
Przepływ poziomy: (180 ℃), mm: 28 ~ 33
Połysk (60°): ≥90%
Gięcie (φ1mm): pass
Klej (1mm, gatunek): 0
Twardość ołówka: 1H
Uderzenie (40 cm): pass
Uwagi:wszystkie żywice poliestrowe można dostosować doNie cyny(A) ,palniki przeciwgazowe(G),pistolet trybo(T) iprzeciw kwitnieniu(F)
