| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numer modelu: | NH8001 i NH8505 |
| Minimalne zamówienie: | 500 kg |
| Cena: | negotiable |
| Szczegóły pakowania: | Worek 25 kg / PE, 875 kg / PALETA, 17 500 kg / 20 GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T, L/C, D/P |
| Możliwość Supply: | 80 000 ton/rok |
| Specyfikacja: | Kuracja TGIC | Podanie: | Malowanie proszkowe z 25%-40% połyskiem |
|---|---|---|---|
| Korzyść: | Mieszanie na sucho, dobry przepływ i zapobieganie żółknięciu | Nieruchomość: | Dobre właściwości mechaniczne, odporność chemiczna, odporność na warunki atmosferyczne, stabilność p |
| Stosunek: | 90/10,95/5 | Stan utwardzania: | 200°C/10min |
| Podkreślić: | 10 minut utwardzania mieszana żywica poliestrowa,25% mieszana żywica poliestrowa z połyskiem,mieszany proszek poliestrowy TGIC |
||
Farba proszkowa Żywica poliestrowa z mieszanym na sucho dla 25-40% połysku
◇ Aplikacje:
NH8001/NH8505 to nasycone karboksylowe żywice poliestrowe przeznaczone do niskopołyskowych poliestrowych/TGIC powłok proszkowych metodą suchego mieszania.
Równowagę między wysokim rozlewnością, wysoką odpornością na warunki atmosferyczne i właściwościami mechanicznymi powłoki proszkowej rozwiązano poprzez zaprojektowanie struktury molekularnej produktu, przesiewanie monomerów i dodatków oraz badanie kinetyki syntezy;
W tym modelu ulepszyliśmy formułę, aby uzyskać równowagę między wysoką rozlewnością, odpornością na warunki atmosferyczne i właściwościami mechanicznymi farb proszkowych.
◇ Podstawowe cechy:
Dobre wyrównanie
Doskonałe właściwości mechaniczne
Dobra stabilność przechowywania
Dobra odporność chemiczna i drobne przeciw żółknięciu
Dobra odporność na warunki atmosferyczne
◇ Dane techniczne:
NH8001 NH8505

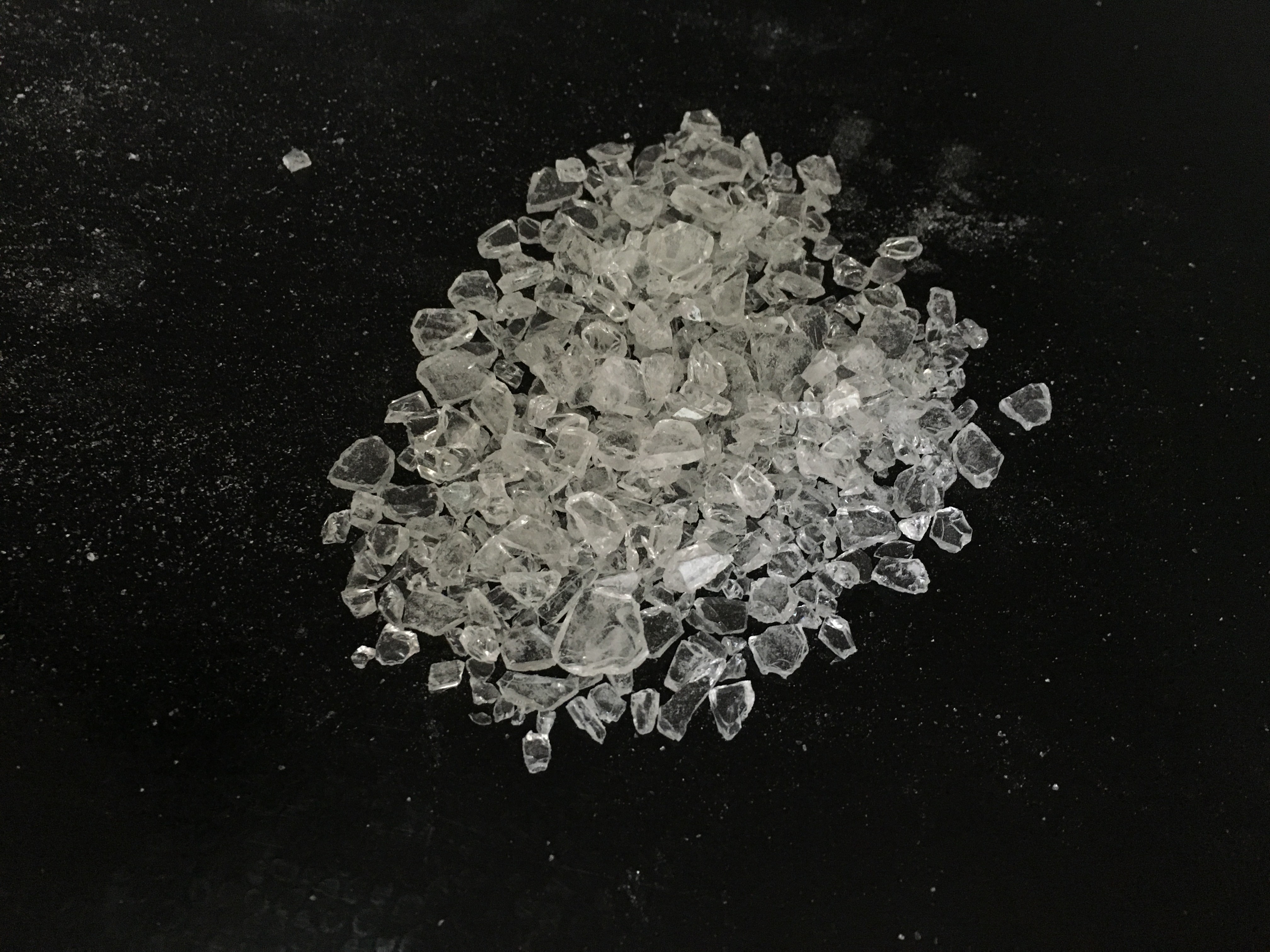

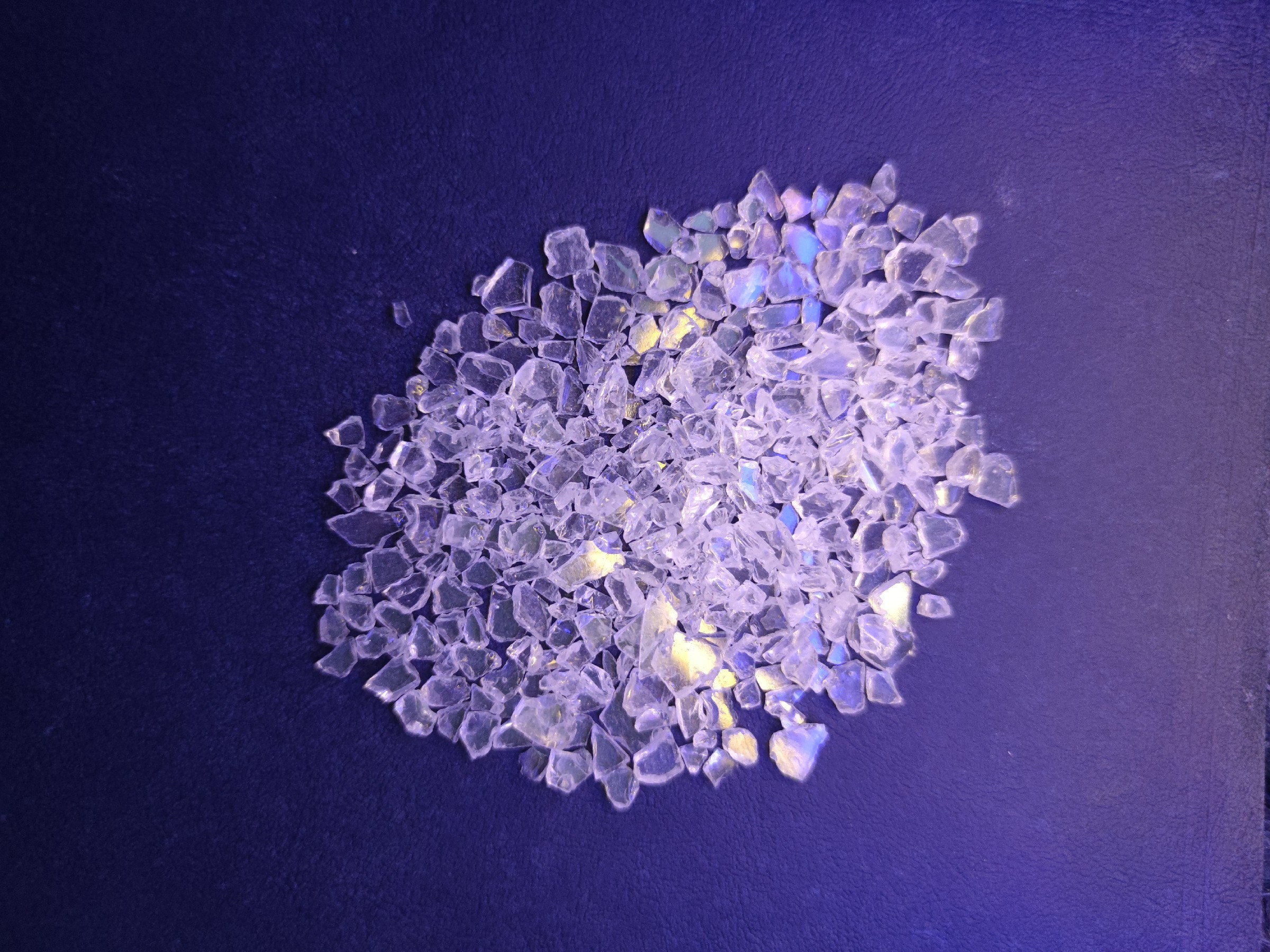

Wygląd: bladożółty płatek bladożółty płatek
Kolor (50% DMF): ≤2 ≤2
Liczba kwasowa (mgKOH/g): 48～54 19～24
Temperatura mięknienia (℃): 100～110 103～113
Temperatura zeszklenia (℃): ~62 ~62
Lepkość topnienia: 3500 ± 800 6250 ± 1250
(200℃, stożek/płyta, mPa·s)
Reaktywność przy 180 ℃: 80 ± 30 400 ± 120
(s, 10, 5% TGIC)
◇ Poleć recepturę:
| Sformułowanie | NH8001 | NH8505 | TGIC | Wypełniacz (pigment) | Środek wyrównujący | Benzion |
| i | 270 | — | 30 | 200 | 3 | 1,5 |
| II | — | 270 | 14,2 | 200 | 3 | 1,5 |
◇ Stan wytłaczania:
Wytłaczarka dwuślimakowa
Strefa I: 90～110℃ Strefa II: 110～120℃
Prędkość obrotowa: 500～1200rpm
Drobność proszku: ＜100μm
Mieszanie Extrude I i II w stosunku wagowym 1:1 przed mieleniem.
◇ Warunki aplikacji:
Natryskiwanie elektrostatyczne: 40～70KV
Grubość powłoki: 50～80μm
Odtłuszczona stal walcowana na zimno 0,5 mm
◇ Wymagania dotyczące utwardzania: 180 ℃ × 20 min lub 200 ℃ × 10 min
◇ Właściwości filmu:
Połysk (60°): ≤40%
Klej (1mm, gatunek): 0
Twardość ołówka: 1H
Bezpośrednie uderzenie (50 cm): pass
◇ Opakowanie:
Worki PE, NW 25 kg ± 0,1 kg / worek
Uwagi:wszystkie żywice poliestrowe można dostosować do Nie cyny (A) ,palniki przeciwgazowe(G),pistolet trybo(T) i przeciw kwitnieniu(F)
