| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numer modelu: | NH3362 |
| Minimalne zamówienie: | 500 kg |
| Cena: | negotiable |
| Szczegóły pakowania: | Worek 25 kg / PE, 875 kg / PALETA, 17 500 kg / 20 GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T, L/C, D/P |
| Możliwość Supply: | 80 000 ton/rok |
| Specyfikacja: | Kuracja TGIC | Wartość kwasowa (mgKOH/g): | 31-36 |
|---|---|---|---|
| Lepkość (mPa.s/200°c): | 3700-5300 | Stosunek: | 93/7 |
| Warunki utwardzania: | 160°C/15 min | Reaktywność(e/180°c): | 40-100 |
| Tg(°c): | ~62 | Nieruchomości: | Do powłok proszkowych o niskim wypieku o doskonałej odporności na kwitnienie i trwałości na zewnątrz |
| Podkreślić: | 25Kg termoutwardzalna żywica poliestrowa,termoutwardzalna żywica poliestrowa 92/8,powłoka z żywicy poliestrowej 92/8 |
||
NH3362 do niskopiekanych powłok proszkowych o doskonałej odporności na wykwitanie i trwałości na zewnątrz maszyn inżynieryjnych
◇ Aplikacje:
NH3362 to nasycona karboksylowa żywica poliestrowa do systemu malowania proszkowego poliester/TGIC, przeznaczona do farb proszkowych utwardzanych w niskich temperaturach.
◇ Podstawowe cechy:
Niska temperatura utwardzania
Dobre właściwości mechaniczne
Doskonała ochrona przed mrozem
Dane techniczne:

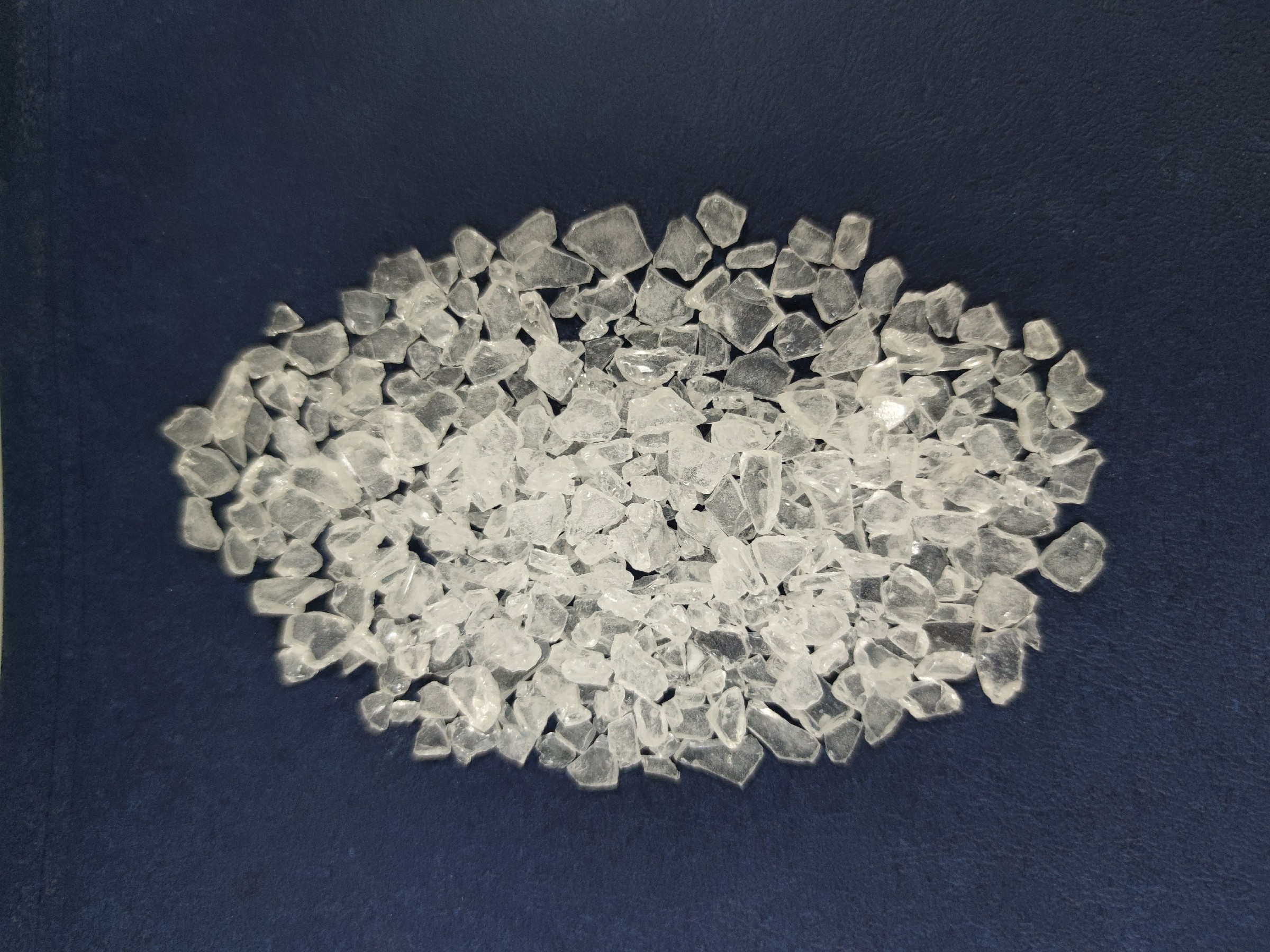

| Wygląd zewnętrzny | jasnożółty płatek |
| Liczba kwasowa (mgKOH/g) | 31～36 |
| Temperatura mięknienia (℃) | 103～113 |
| Temp. zeszklenia(℃) | ～62 |
| Lepkość topnienia (ICI, mPa·s/200℃) |
4500±800 |
| Reaktywność przy 180℃ (s, 7% TGIC) |
70±30 |
| Wymagania dotyczące utwardzania | 160 ℃ × 15-20 min |
| Opakowania | Worki PE, waga netto 25 kg ± 0,1 kg / worek |
Stan wytłaczania:
Wytłaczarka dwuślimakowa
Temperatura płaszcza: 110 ~ 120 ℃
Prędkość rewolucji: 500～1200 obr./min
Drobność proszku: ＜100μm
◇Stan aplikacji:
Natryskiwanie elektrostatyczne: 40～70KV
Grubość powłoki: 50～70μm
Odtłuszczona stal walcowana na zimno: 0,5 mm
◇Właściwości filmu:
| Czas żelowania (180 ℃, s) | 70~130 |
| Przepływ poziomy (180 ℃, mm) | 19~25 |
| Połysk (60°) | ≥85% |
| Gięcie (φ1mm) | Podawać |
| Klej (1mm, gatunek) | 0 |
| Twardość ołówka | ≥1H |
| Uderzenie (50cm) | Podawać |
◇Więcej kodów:
| Kod | Stosunek | Cykl utwardzania | AV (mgKOH/g) | Lepkość (mPa.s/200 ℃) | Tg (℃) | Reaktywność (s/180 ℃) | Nieruchomości |
| NH3362 | 93/7 | 160 ℃ * 15 minut | 31~36 | 3700~5300 | ~62 | 40-100 | Do powłok proszkowych o niskim stopniu wypalania o doskonałej odporności na wykwitanie i trwałości na zewnątrz, odpowiednich do maszyn inżynieryjnych. |
| NH3363 | 93/7 | 160 ℃ * 10 minut | 31~36 | 3700~5300 | ~60 | 40-100 | Żywica ogólnego przeznaczenia do utwardzania w temperaturze 160 ℃.Dobra rozlewność, dobra trwałość zewnętrzna i właściwości mechaniczne. |
| NH3365 | 93/7 | 160 ℃ * 15 minut | 31~36 | 4500~6500 | ~63 | 80-180 | Żywica ogólnego przeznaczenia do utwardzania w temperaturze 160 ℃.Bardzo dobra rozlewność, doskonała trwałość zewnętrzna i właściwości mechaniczne. |
| NH3366 | 93/7 | 160 ℃ * 15 minut | 31~36 | 4500~6500 | ~62 | 80-180 | Do powłok proszkowych o niskim stopniu wypalania o doskonałej odporności na wykwitanie i trwałości na zewnątrz, odpowiednich do maszyn inżynieryjnych. |
Opakowanie:Worki PE, NW 25 kg ± 0,1 kg / worek
Uwagi:wszystkie żywice poliestrowe można dostosować doNie cyna(A) ,palniki przeciwgazowe(G),pistolet trybo(T) iprzeciw kwitnieniu(F)
