| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numer modelu: | NH3365 |
| Minimalne zamówienie: | 500 kg |
| Cena: | negotiable |
| Szczegóły pakowania: | Worek 25 kg / PE, 875 kg / PALETA, 17 500 kg / 20 GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T, L/C, D/P |
| Możliwość Supply: | 80 000 ton/rok |
| Specyfikacja: | Kuracja TGIC | Wartość kwasowa (mgKOH/g): | 31-36 |
|---|---|---|---|
| Lepkość (mPa.s/200°c): | 4500-6500 | Stosunek: | 93/7 |
| Warunki utwardzania: | 160°C/15 min | Reaktywność(e/180°c): | 80-180 |
| Tg(°c): | ~63 | Nieruchomości: | Ogólna właściwa żywica do utwardzania w temperaturze 160 ° c. Bardzo dobra rozlewność, doskonała trw |
| Podkreślić: | Żywica poliestrowa TGIC 92:8,żywica poliestrowa TGIC utwardzana 160C,żywica poliestrowa 92:8 |
||
Ogólna właściwa żywica NH3365utwardzona w temperaturze 160°C Dobra rozlewność Doskonała trwałość na zewnątrz Właściwości mechaniczne
NH3365 to nasycona żywica poliestrowa, stosowana głównie do malowania proszkowego poliestru/TGIC.
NH3365 posiada doskonałe właściwości zapobiegające wykwitaniu, doskonałe właściwości poziomujące, doskonałe właściwości mechaniczne i dobrą odporność na warunki atmosferyczne, odpowiednie do produktów o wysokich wymaganiach dotyczących odporności na warunki atmosferyczne i odporność na wykwity.
Podstawowe funkcje:
Niska temperatura utwardzania
Doskonałe właściwości przeciw kwitnieniu
Doskonała wydajność poziomowania
Znakomite właściwości mechaniczne
Dobra odporność na warunki atmosferyczne
Dane techniczne:

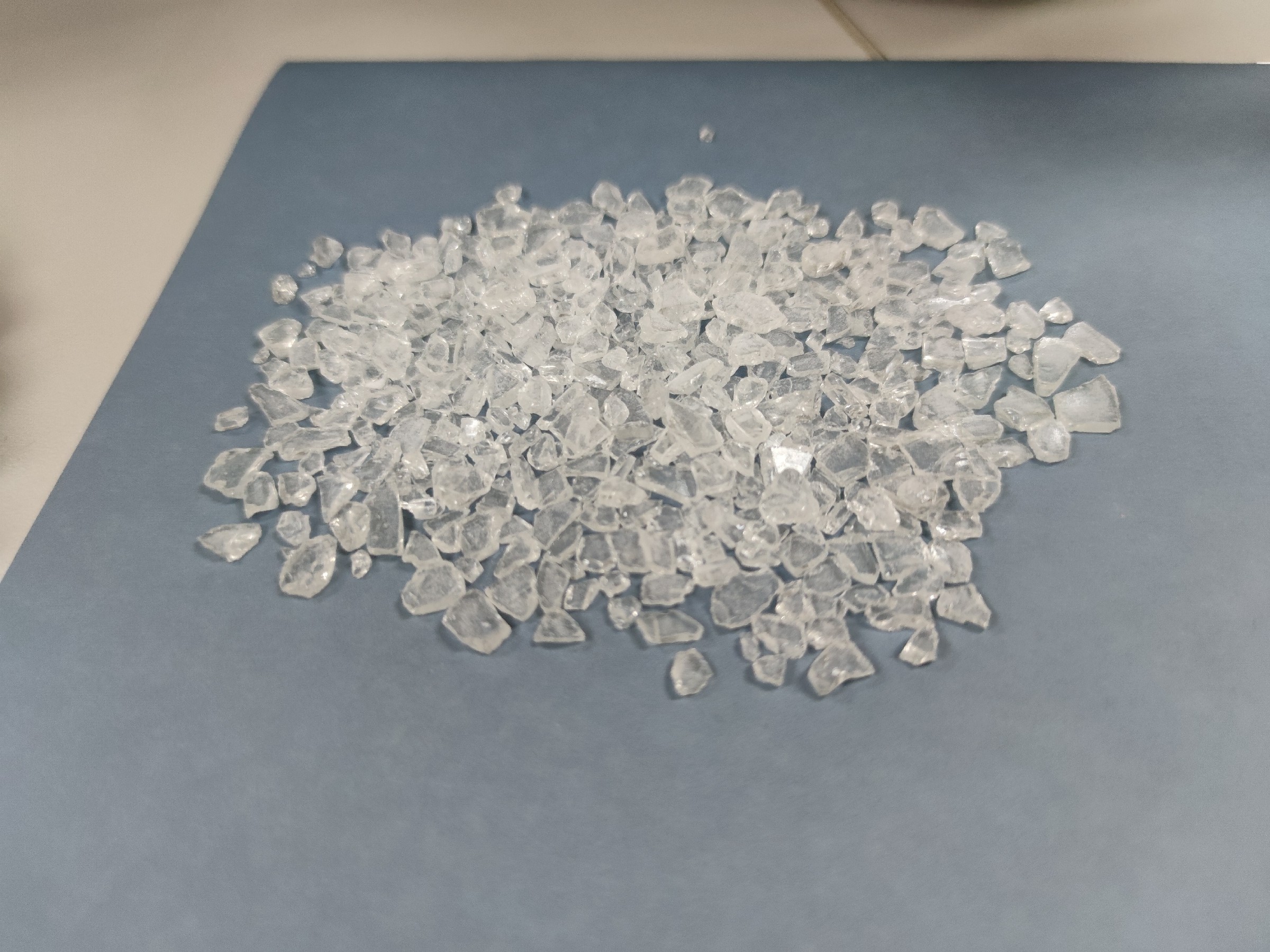

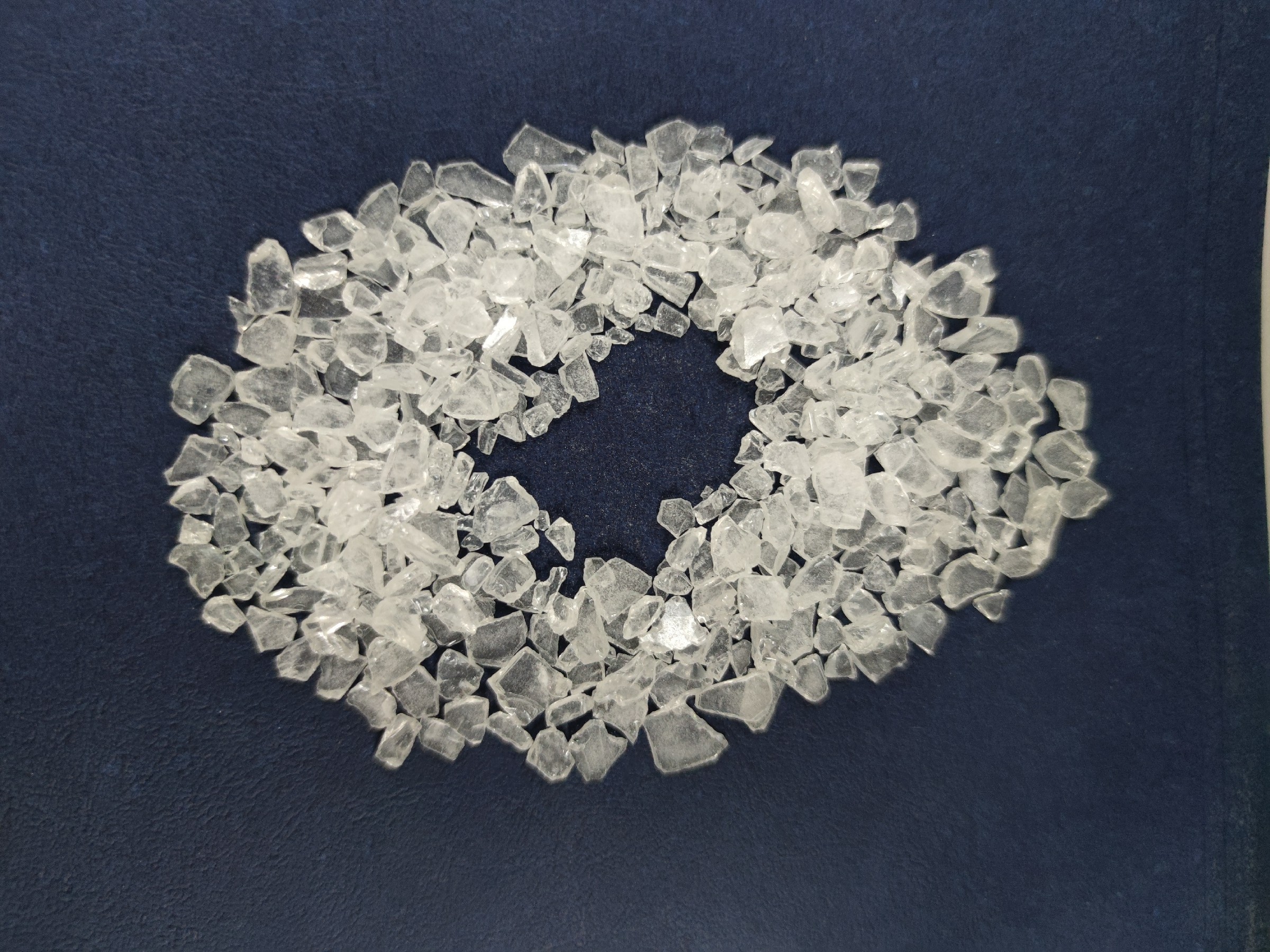

| Wygląd zewnętrzny | jasnożółty płatek |
| Liczba kwasowa (mgKOH/g) | 31～36 |
| Temperatura mięknienia (℃) | 103～113 |
| Temp. zeszklenia(℃) | ～63 |
| Lepkość topnienia (ICI, mPa·s/200℃) | 4500～6500 |
| Reaktywność przy 180℃ (s, 7% TGIC) | 60～200 |
| Wymagania dotyczące utwardzania | 160 ℃ × 15-20 min |
| Opakowania | Worki PE, waga netto 25 kg ± 0,1 kg / worek |
Poleć formułę:NH3365—TGIC
| NH3365 | TGIC | Wypełniacz ＆ Pigment | Środek wyrównujący | Benzoes | 701 |
| 558 | 42 | 377 | 8 | 10 | 5 |
Stan wytłaczania:
Wytłaczarka dwuślimakowa
Temperatura płaszcza: 110 ~ 120 ℃
Prędkość rewolucji: 500～1200 obr./min
Drobność proszku: ＜100μm
◇Stan aplikacji:
Natryskiwanie elektrostatyczne: 40～70KV
Grubość powłoki: 50～70μm
Odtłuszczona stal walcowana na zimno: 0,5 mm
◇Właściwości filmu:
| Czas żelowania (180 ℃, s) | 80~200 |
| Przepływ poziomy (180 ℃, mm) | 23~27 |
| Połysk (60°) | ≥85% |
| Gięcie (φ1mm) | Podawać |
| Klej (1mm, gatunek) | 0 |
| Twardość ołówka | ≥1H |
| Uderzenie (50cm) | Podawać |
| Kod | Stosunek | Cykl utwardzania | Wartość kwasowa (mgKOH/g) |
Lepkość (mPa.s/200°C) |
Tg(°c) |
Reaktywność (s/180°c) |
Nieruchomości |
| NH3365 | 93:7 | 160°C/15 min | 31-36 | 4500-6500 | ~63 | 80-180 |
Ogólna właściwa żywica do utwardzania w temperaturze 160 ° c. Bardzo dobra rozlewność, doskonała trwałość na zewnątrz i właściwości mechaniczne |
Opakowanie:Worki PE, NW 25 kg ± 0,1 kg / worek
Uwagi:wszystkie żywice poliestrowe można dostosować doNie cyna(A) ,palniki przeciwgazowe(G),pistolet trybo(T) iprzeciw kwitnieniu(F)
