| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | Qualicoat ,ISO90001 ,ISO140000 |
| Numer modelu: | HH2652 |
| Minimalne zamówienie: | 500 kg |
| Cena: | negotiable |
| Szczegóły pakowania: | Worek 25 kg / PE, 875 kg / PALETA, pojemnik 17 500 kg / 20GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T, L/C, D/P |
| Możliwość Supply: | 80 000 ton/rok |
| Specyfikacja: | Kuracja TGIC | Aplikacja: | proszek do użytku w pomieszczeniach |
|---|---|---|---|
| Nieruchomość: | Dobra rozlewność, niska temperatura utwardzania | stawka agenta: | 50/50 |
| Zastosuj na: | Meble używane w proszku | ||
| Podkreślić: | Utwardzany w niskiej temperaturze tgic poliester,dobra wytrzymałość tgic poliester,Tgic termoutwardzalna żywica poliestrowa |
||
HH2562 to karboksylowo-poliestrowa żywica przeznaczona do hybrydowych powłok proszkowych 50/50 utwardzanych w temperaturze 160℃.
Dobra rozlewność, dobre właściwości mechaniczne
Doskonałe właściwości chemiczne
Niska temperatura utwardzania

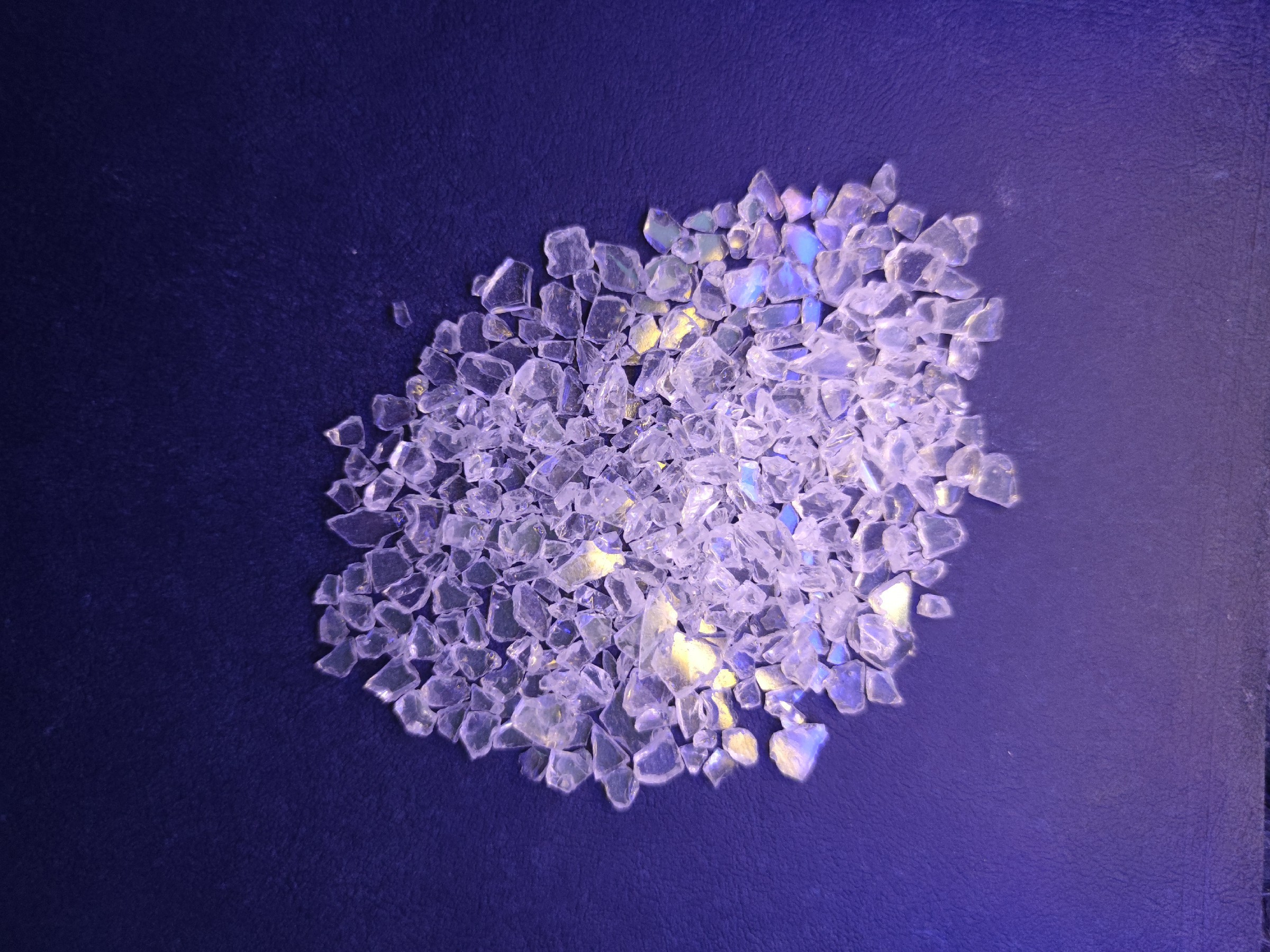

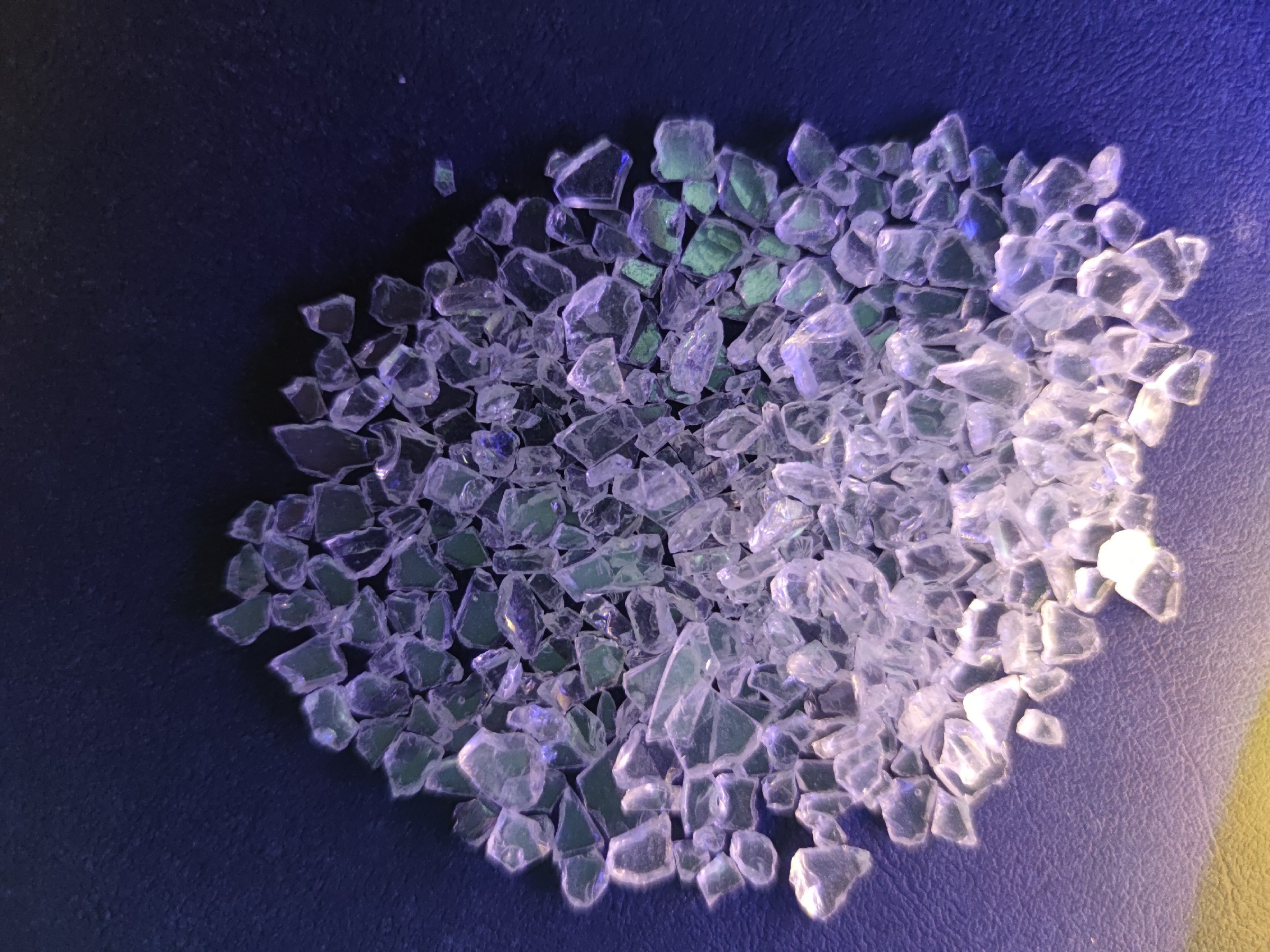

Wygląd Białe lub jasnożółte przezroczyste płatki
Kolor (50% DMF) maks.: 3
Liczba kwasowa (mgKOH / g): 68 ~ 75
Temperatura mięknienia (℃) 95 ~ 105
Temperatura zeszklenia (℃) 45 ~ 60
Lepkość topnienia (ICI, mPa·s/200℃): 1500～3500
Reaktywność w 180 ℃ (s, 50% epoksyd): 50 ~ 150
| HH-2562 | E12 | Wypełniacz ＆ pigment | Środek wyrównujący | Benzoes | 701 |
| 300 | 300 | 383 | 8 | 4 | 5 |
Strefa I: 90～110℃ Strefa II: 110～120℃
Prędkość obrotowa: 500 ~ 1200 obr./min
Rozdrobnienie proszku: <100μm
Natryskiwanie elektrostatyczne z: 40 ~ 70KV
Grubość powłoki: 50 ~ 70 μm
Odtłuszczona stal walcowana na zimno 0,5 mm
Odnalezienie Wymóg:160 ℃ × 15-20 min
Czas żelowania (180 ℃, s): 60 ~ 160
Przepływ poziomy (180 ℃, mm): 21 ~ 26
Połysk (60°): ≥90%
Gięcie (φ1mm): pass
Klej (1 mm, klasa): 0
Twardość ołówka: ≥1H
Uderzenie (bezpośrednie, rezerwowe): przejść 50kg·cm
Worki PE, waga netto 25 kg ± 0,1 kg / worek
Wytłaczarka dwuślimakowa
