| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | UL ,ISO90001,ISO14000, |
| Numer modelu: | E-RD4962-S7 |
| Minimalne zamówienie: | 100 kg |
| Cena: | negotiate |
| Szczegóły pakowania: | 20 kg/pudełko |
| Czas dostawy: | w ciągu 10 dni roboczych |
| Zasady płatności: | L/C, D/P, T/T, D/A |
| Możliwość Supply: | 500 ton/miesiąc |
| Wniosek: | BUSBAR, stojan silnika, wirnik | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Czerwony, czarny, zielony |
|---|---|---|---|
| Nieruchomość: | izolacja elektryczna | leczyć stan: | 180 ℃ / 20 min |
| Korzyść: | dobra zdolność krycia narożnika | ||
| Podkreślić: | Epoksydowa powłoka proszkowa do izolacji elektrycznej,ISO14000 Epoksydowa powłoka proszkowa do izolacji elektrycznej |
||
Certyfikowana przez UL ogólna epoksydowa powłoka proszkowa do izolacji elektrycznej, odpowiednia do elektrostatycznego powlekania złoża fluidalnego

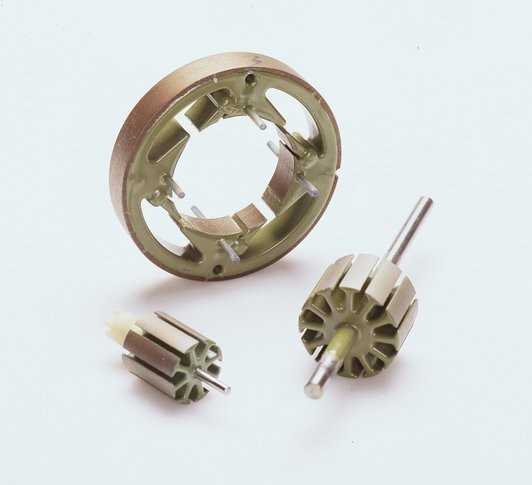

Stosuje się go do obszaru izolacji elektrycznej, w tym urządzeń elektrycznych, szyn aluminiowych, szyn miedzianych, stojana silnika elektrycznego, wirnika, płyty przełącznika itp. Ta szybkoutwardzalna żywica epoksydowa ogólnego zastosowania ma bardzo niską lepkość i jest łatwa do impregnacji na każdej powierzchni.Żywica jest podgrzewana i topiona, płynie w pewnym kontrolowanym stopniu, krzepnie i wiąże się z powierzchnią w postaci ciągłej, jednolitej i grubej powłoki.
Charakterystyka produktu
Folia o wysokiej gęstości, szybkie utwardzanie i niezwykła przyczepność.
Nadaje się do elektrostatycznego powlekania w złożu fluidalnym
Nie zawiera rozpuszczalników i innych lotnych, przyjaznych dla środowiska.
Z dobrą zdolnością krycia narożnika.
Doskonałe właściwości izolacyjne.
Certyfikat UL, zatwierdzony przez ASTM.
Bez odporności na warunki atmosferyczne i nie może być bezpośrednio używany na zewnątrz.
Kluczowy indeks techniczny
|
Nieruchomości |
Indeks |
Norma testowa |
| Wygląd filmu | Gładka, pozwól na lekką skórkę pomarańczową | Gałki oczne |
| Gęstość pozorna | 1,2 (1,8 g/cm)3 | GB/T 6554-2003 |
| Siła uderzenia (normalność) | ≥ 30Kv/mm | GB/T 6554-2003 |
| Objętościowy współczynnik oporu elektrycznego (normalność) | ≥ 10∧15Ω·cm | GB/T 6554-2003 |
|
nasiąkliwość wodą (wrzenie 2h) |
< 1,5% | GB/T1738 |
|
Izolowany poziom odporności cieplnej |
Klasa B, ≥130 ℃ | IEC60085-2007 |
|
Właściwości wpływu ciepła |
-20 ~ 100 ℃, 5 razy bez pęknięć |
GB/T 6554－2003 |
|
Test w komorze solnej |
1000h, ≤2mm, bez bąbelków, bez odklejania | GB/T/T1771－2007 |
|
Pokrycie narożnika |
≥60% | GB/T 6554－2003 |
|
Rozpalanie opóźniające |
Klasa V-0 | UL-94 |
|
Porównawczy indeks śledzenia (CTI) |
Stopień 1 |
UL746A |
|
Zajarzenie łuku o wysokim natężeniu (HAI) |
Klasa 0 |
UL746A |
Rzemiosło sprzętowe
Metoda urządzenia, natryskiwanie elektrostatyczne lub zanurzanie w złożu fluidalnym.
Grubość folii, w zależności od rzeczywistej sytuacji urządzenia klienta, zalecana grubość folii pod kontrolą między 300 ~ 500um.
Temperatura wstępnego podgrzewania podłoża, 200 ℃ / 10 ~ 25 min (dostosuj zgodnie z wymaganiami dotyczącymi grubości, rozmiaru i grubości warstwy obrabianego przedmiotu).
Warunki utwardzania, 200 ℃/10 min (rzeczywista temperatura powierzchni przedmiotu obrabianego.)
Najodpowiedniejsza temperatura podgrzewania musi uwzględniać wymiar geometryczny przedmiotu obrabianego, pojemność akumulacji ciepła i strukturę geometryczną powierzchni powłoki;Optymalna temperatura powłoki będzie zależeć od zastosowanego procesu i doświadczenia.
Ogłoszenie
Nie zaleca się używania tego produktu na zewnątrz.
Na grubość urządzenia może mieć wpływ kolor, połysk, wygląd i właściwości fizykochemiczne.
Będzie różnica między próbkami laboratoryjnymi a próbkami produkcyjnymi, można ją dostosować zgodnie z parametrem urządzenia klienta.
Przewożenie i przechowywanie
Opakowanie w kartonie o wadze netto 20 lub 25kg.
Artykuł nieszkodliwy, brak specjalnych wymagań transportowych.
Okres przydatności do spożycia, 12 miesięcy poniżej 30 ℃ w suchym i dobrze wentylowanym miejscu.
Unikaj bezpośredniego światła słonecznego, wilgoci, ciepła i chemikaliów.
