| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Numer modelu: | HH2782G |
| Minimalne zamówienie: | 500kg |
| Cena: | negotiable |
| Szczegóły pakowania: | 25 kg / worek PE, 875 kg / paleta, 17 500 kg / 20 GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | L/C, D/P, T/T |
| Możliwość Supply: | 80 000 ton rocznie |
| Typ utwardzania: | Utwardzanie hybrydowe 70/30 | Warunki utwardzania: | 180°C/15min |
|---|---|---|---|
| Wartość kwasowa (mgKOH/g): | 29~35 | Lepkość (mPa.s/200°C): | 5800~7000 |
| Korzyść: | Bez TMA | Nieruchomości: | Dobra stabilność przechowywania, dobra równowaga właściwości |
| Wygląd: | Białe lub jasnożółte przezroczyste płatki | Wniosek: | Używany z B68 dla niskiego połysku |
| Podkreślić: | Bez TMA termoutwardzalne hybrydowe żywice utwardzające,epoksydowo-poliestrowe hybrydowe żywice utwardzające,żywice proszkowe o niskim połysku |
||
TMA Free 70/30 termoutwardzalne hybrydowe żywice utwardzające do epoksydowo-poliestrowych powłok proszkowych
HybrydowyPOlyesterresin TMAFRee HH2782GzDobrySzezłościć sięSstół ibrównowagaPwłaściwoścido użytku w pomieszczeniach
HH2782G to karboksylowa żywica poliestrowa przeznaczona do hybrydowych powłok proszkowych 70/30 o doskonałej stabilności w piecu gazowym.Może być stosowany z B68 w celu uzyskania niskiego połysku z dobrą wydajnością.Ponadto jest to całkowicie wolna od TMA hybrydowa żywica poliestrowa.
TMA (bezwodnik trymelitowy) działa uczulająco na drogi oddechowe i może spowodować poważne i trwałe uszkodzenie czynności płuc, jeśli zostanie wystawiony na działanie przez dłuższy czas i bez interwencji.Dlatego stosowanie farb proszkowych wykonanych z żywicy poliestrowej wolnej od TMA jako surowca jest bezpieczniejsze w zastosowaniach wewnętrznych.
◇.Podstawowe funkcje:
Znakomite właściwości mechaniczne
Dobre wyrównywanie
Dobra stabilność przechowywania
Dobra odporność chemiczna
Bez TMA
◇.Dane techniczne:
| Wygląd | Białe lub jasnożółte przezroczyste płatki |
| Kolor (50% DMF) | maks.: 2 |
| Liczba kwasowa (mgKOH/g) | 29～34 |
| Temperatura mięknienia (℃) | 100～110 |
| Temp. zeszklenia(℃) | ～60 |
| Lepkość topnienia (ICI, mPa·s/200℃) | 5800～7000 |
| Reaktywność przy 180 ℃ (s, 30% epoksyd) | 180～280 |
| Wymagania dotyczące utwardzania | 180 ℃ × 15 min / 200 ℃ × 10 min |
| Pakiet | Worki PE, waga netto 25 kg ± 0,1 kg / worek |
◇.Poleć formułę:HH2782G-014U
| HH-2782G | Żywica epoksydowa | TIO2 | BaSO4 | Środek wyrównujący | Benzoes | 701 |
| 210 | 90 | 102 | 90 | 4 | 2 | 2,5 |
◇Więcej kodów:
| Kod | Stosunek | Cykl utwardzania | AV (mgKOH/g) | Lepkość (mPa.s/200 ℃) | Tg (℃) | Reaktywność (s/180 ℃) | Nieruchomości |
| HH-2781 | 70/30 | 180 ℃ * 10 minut | 30~36 | 4500~6500 | ~56 | 120-240 | Żywica ekonomiczna.Szybkie utwardzanie, dobra płynność i odporność na uderzenia.Bez TMA. |
| HH-2781T | 70/30 | 180 ℃ * 10 minut | 30~36 | 4000~5500 | ~55 | 100-200 | HH2781T jest ładowalny trybo z HH2781. |
| HH-2782 | 70/30 | 180 ℃ × 10 ~ 20 min | 29～34 | 5000~7000 | ～60 | 160-240 | Znakomite właściwości mechaniczne, dobra rozlewność, dobra stabilność podczas przechowywania, dobra odporność chemiczna.Bez TMA |
| HH-2782G | 70/30 | 180 ℃ * 15 minut | 29~35 | 5800~7000 | ~60 | 180-280 | Dobra stabilność przechowywania, dobra równowaga właściwości.Bez TMA. |
| HH-2783 | 70/30 | 180 ℃ * 15 minut | 29~35 | 4500~6500 | ~57 | 180-300 | Żywica ogólnego przeznaczenia.Doskonałe właściwości mechaniczne, dobra rozlewność, dobra równowaga właściwości. |
◇.Uwagi:Wszystkie żywice poliestrowe można dostosować doNie cyny(A),anty palniki gazowe(G),pistolet trybo(T) iprzeciw kwitnieniu(F).

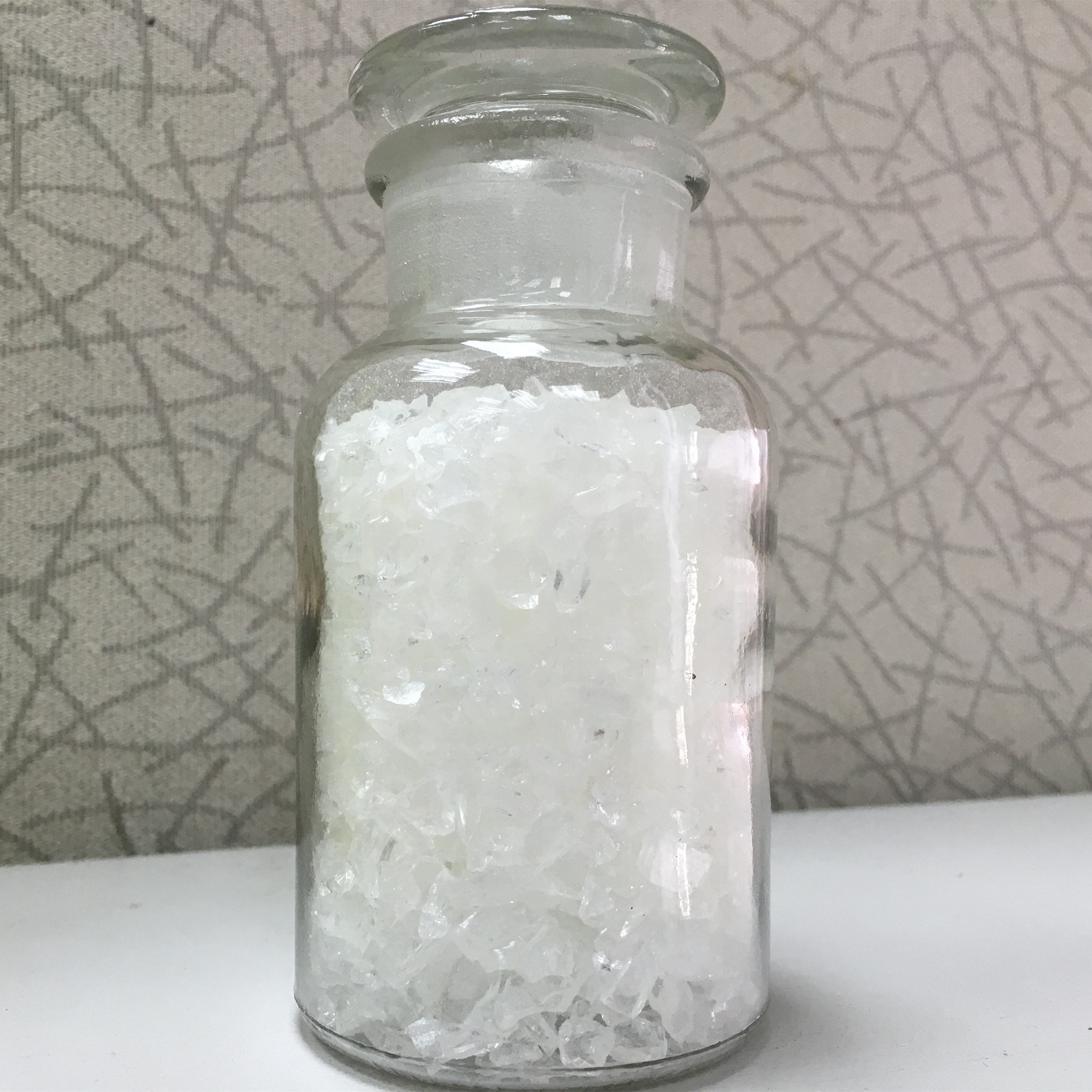

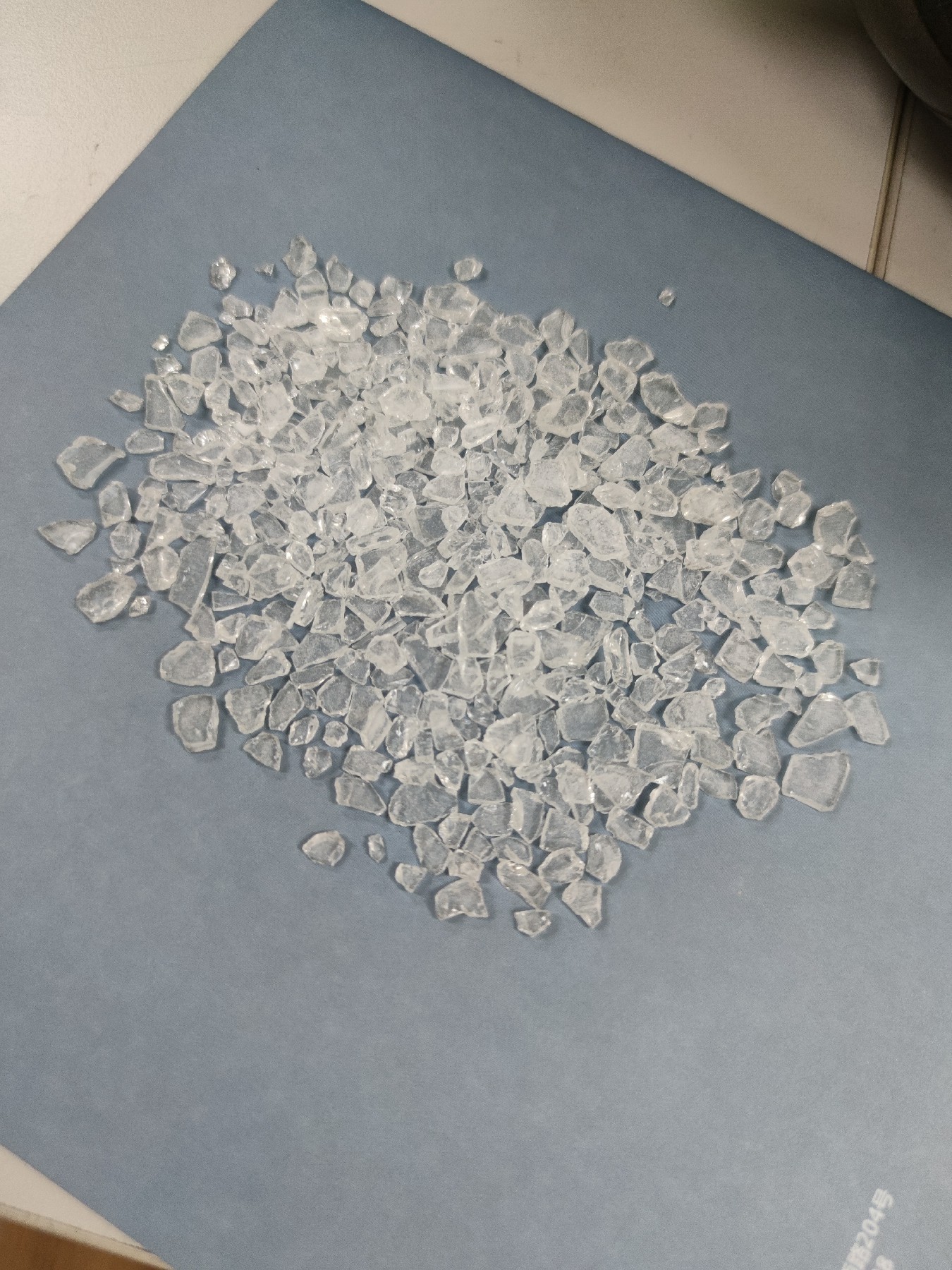

◇Pokaz produktu:
