| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | Qualicoat, ISO90001, ISO14000, Reach, ROHS |
| Numer modelu: | NH3385 |
| Minimalne zamówienie: | 500kg |
| Cena: | negotiable |
| Szczegóły pakowania: | 25 kg / worek PE, 875 kg / paleta, 17 500 kg / 20 GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | L/C, D/P, T/T |
| Możliwość Supply: | 80 000 ton rocznie |
| System utwardzania: | 93:7 Utwardzanie TGIC | Warunki utwardzania: | 200°C/10min |
|---|---|---|---|
| Wartość kwasowa (mgKOH/g): | 30~35 | Lepkość (mPa·s/200°C): | 5500~7500 |
| Tg (°C): | ~63 | Reaktywność (s/180°C): | 70-130 |
| Nieruchomości: | Dobre właściwości mechaniczne | Wniosek: | Nadaje się do ogólnych produktów przemysłowych |
| Podkreślić: | 200 ° C / 10 minut Żywica poliestrowa TGIC,powłoki proszkowe teksturowane Żywica poliestrowa TGIC |
||
Żywica poliestrowa utwardzana TGIC 93/7 do powłok proszkowych o strukturze piasku
93:7 TGIC utwardzana żywicą poliestrową NH3385 o dobrych właściwościach mechanicznych dla tekstury piaskuMalowanie proszkowes
NH3385 to nasycona karboksylowa żywica poliestrowa do aplikacji poliestrowych/TGIC systemów malowania proszkowego.Nadaje się do farb proszkowych o strukturze piasku.
Powłoka proszkowa jest przygotowywana przez zmieszanie żywicy, pigmentu i wypełniacza, utwardzacza i innych dodatków w określonej proporcji, a następnie przez wytłaczanie na gorąco, kruszenie i przesiewanie.Przechowuje się je stabilnie w temperaturze pokojowej.Po napylaniu elektrostatycznym lub powlekaniu zanurzeniowym w złożu fluidalnym są one podgrzewane, spiekane, topione i zestalane, tworząc płaską i jasną, trwałą powłokę, aby osiągnąć cel dekoracyjny i antykorozyjny.
◎.Poleć formułę:NH3385 — TGIC
| NH3385 | TGIC | BaSO4 | Dodatek do tekstury piasku | bentonit | Sadza |
| 558 | 42 | 389 | 2 | 3 | 6 |
◎.Podstawowe funkcje:
Niskie koszty
Dobry efekt tekstury piasku
Dobre właściwości mechaniczne
Dobra stabilność przechowywania
◎.Specyfikacje I:
| Wygląd | Białe lub jasnożółte przezroczyste płatki |
| Kolor (50% DMF) | maks.:1 |
| Liczba kwasowa (mgKOH/g) | 30～35 |
| Temperatura mięknienia (℃) | 103～113 |
| Temp. zeszklenia(℃) | ～63 |
| Lepkość topnienia (200℃, stożek/płyta, mPa·s) | 5500～7500 |
| Reaktywność przy 180℃ (s, 7% TGIC) | 70～130 |
| Wymagania dotyczące utwardzania | 200 ℃ × 10 ~ 20 minut |
| Opakowania | Worki PE, waga netto 25 kg ± 0,1 kg / worek |
◎.Dane techniczne II:
| Stan wytłaczania | Wytłaczarka dwuślimakowa | |
| Strefa I: 90～110℃ | Strefa II: 110 ~ 120 ℃ | |
| Szybkość rewolucji | 500～1200 obr/min | |
| Delikatność proszku | ＜100μm | |
| Warunki aplikacji | Natryskiwanie elektrostatyczne z | 40～70KV |
| Grubość folii powłoki | 50～100μm | |
| Odtłuszczona stal walcowana na zimno | 0,5 mm | |
| Właściwości filmu | Czas żelowania (180 ℃, s) | 100~200 |
| Przepływ poziomy (180 ℃, mm) | 14~17 | |
| Połysk (60°) | ~10% | |
| Gięcie (φ1mm) | Podawać | |
| Klej (1mm, gatunek) | 0 | |
| Twardość ołówka | ≥1H | |
| Uderzenie (50cm) | Podawać | |
◎.Więcej kodów:
| Kod | Stosunek | Cykl utwardzania | AV (mgKOH/g) | Lepkość (mPa.s/200 ℃) | Tg (℃) | Reaktywność (s/180 ℃) | Nieruchomości |
| NH-3383 | 93/7 | 180 ℃ * 12 minut | 30~35 | 4000～6000 | ~67 | 100-160 | Nadaje się do formuły szybko utwardzającej.Doskonała trwałość na zewnątrz. |
| NH-3385 | 93/7 | 200 ℃ * 10 minut | 30~35 | 5500~7500 | ~63 | 70-130 | Nadaje się do ogólnych produktów przemysłowych, zwłaszcza farb proszkowych o strukturze piasku.Dobre właściwości mechaniczne. |
| NH-3387 | 93/7 | 200 ℃ * 10 minut | 30~35 | 4000~6000 | ~63 | 220-280 | Nadaje się do ogólnych produktów przemysłowych.Dobra rozlewność i właściwości mechaniczne. |
| NH-3395 | 93/7 | 190 ℃ × 10 min | 30~35 | 4500～5500 | ～67 | 120-180 | Umiarkowana szybkość utwardzania, dobra odporność na warunki atmosferyczne i stabilność przechowywania. |
☉.Uwagi:Wszystkie żywice poliestrowe można dostosować doNie cyny(A),anty palniki gazowe(G),pistolet trybo(T) iprzeciw kwitnieniu(F).

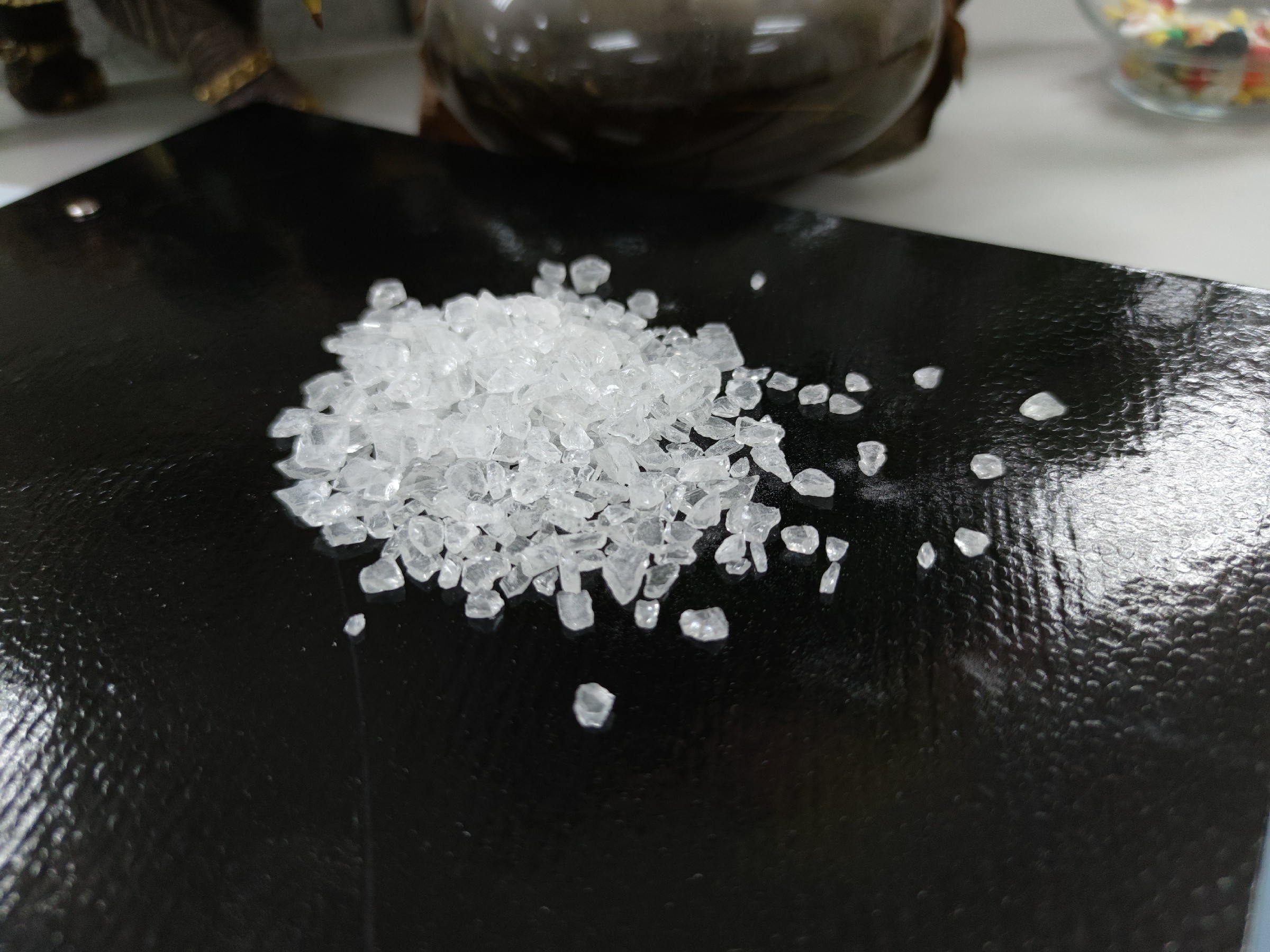

☉.Pokaż produkt:
