| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | ISO90001, ISO14000, Rosh, Reach |
| Numer modelu: | Seria farb proszkowych do izolacji przeciwpożarowej i termicznej |
| Minimalne zamówienie: | 100kg |
| Cena: | negotiable |
| Szczegóły pakowania: | 20 kg w pudełku |
| Czas dostawy: | w ciągu 10 dni roboczych |
| Zasady płatności: | L/C, D/P, T/T |
| Możliwość Supply: | 500 ton miesięcznie |
| Kolor: | Różne kolory, mogą być zaprojektowane zgodnie z wymaganiami użytkownika | Zalety: | Doskonałe właściwości izolacji ogniowej i termicznej |
|---|---|---|---|
| Podanie: | Drzwi przeciwpożarowe, szyna przeciwpożarowa, konstrukcja stalowa itp | Metoda urządzenia: | Natryskiwanie elektrostatyczne lub zanurzanie w złożu fluidalnym |
| Warunki utwardzania: | 160ºC—180ºC/10-15 min | Gęstość: | 1,2 ~ 1,6 g/cm3 |
| Siła uderzenia (normalność): | ≥ 30Kv/mm | Objętość Współczynnik oporu elektrycznego (normalność): | ≥ 10∧15Ω·cm |
| Podkreślić: | IOS9001 Termoutwardzalna farba proszkowa,izolacja przeciwpożarowa termoutwardzalna farba proszkowa,termoutwardzalna farba proszkowa 30Kv/mm |
||

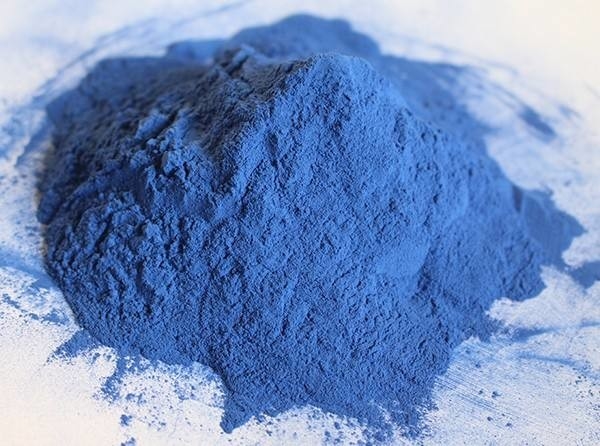

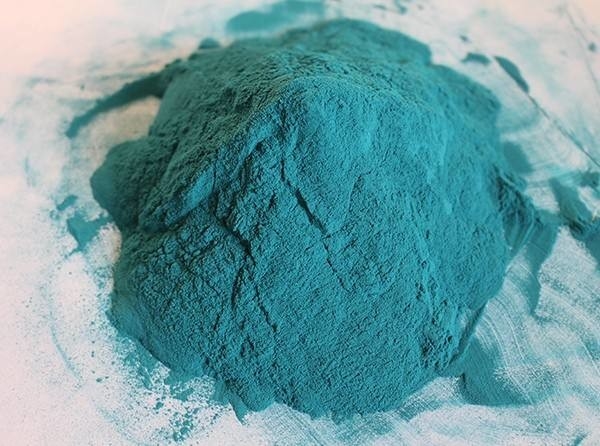

Doskonała izolacyjność ogniowa i termiczna, termoutwardzalna powłoka proszkowa IOS9001
◎Wprowadzenie
Powłoki ogniochronne i termoizolacyjne dzielą się generalnie na dwie kategorie: pęczniejące i nie pęczniejące, zgodnie z ich mechanizmem termoizolacyjnym.
Pęczniejąca ognioodporna i izolująca ciepło powłoka głównie mięknie i szybko rozszerza się, gdy powłoka jest wystawiona na działanie ognia i rozszerza się, tworząc wydrążoną warstwę zwęgloną 10-100 razy grubszą niż oryginalna powłoka.Silnie ekspandowana warstwa zwęglona blokuje przenoszenie ciepła płomienia do podłoża, tak aby uzyskać efekt izolacji cieplnej.
Niepęczniejąca powłoka ognioodporna i termoizolacyjna wykorzystuje głównie nieorganiczny materiał termoizolacyjny w powłoce oraz efekt pochłaniania ciepła generowany przez parowanie i rozkład niektórych składników w wysokiej temperaturze w celu zablokowania i zużycia ciepła zewnętrznego płomień, aby uzyskać efekt izolacji cieplnej.
Tradycyjne powłoki przeciwpożarowe i termoizolacyjne to powłoki na bazie rozpuszczalników, które stwarzają zagrożenie dla środowiska i zdrowia.Obecnie trwa przejście z „farby na proszek”.Powłoki proszkowe nie emitują LZO i należą do ekologicznych powłok chroniących środowisko.
◎Kluczowe cechy
Doskonała izolacyjność ogniowa
Doskonałe właściwości termoizolacyjne
Nie zawiera rozpuszczalnika i innych lotnych, przyjaznych dla środowiska.
◎ Podstawowa aplikacja
W tym między innymi powłoka ochronna części metalowych, takich jak konstrukcje stalowe, drzwi przeciwpożarowe, szynoprzewody przeciwpożarowe itp.
◎ Indeks właściwości podstawowych
| Nieruchomości | Indeks | Metoda badania |

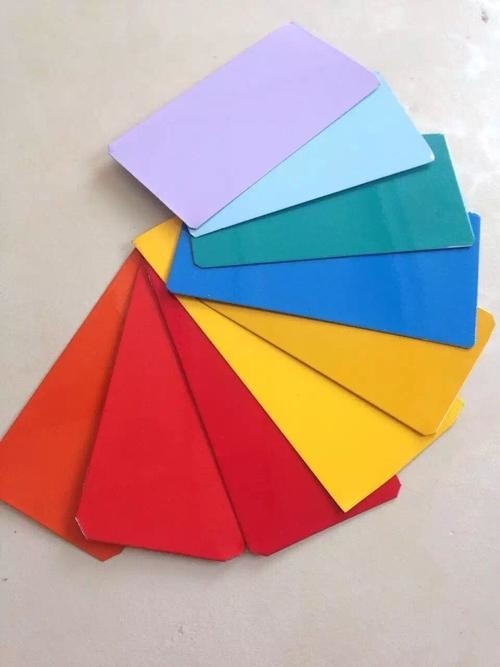

| Wygląd filmu | Kolor i wygląd można dostosować do wymagań klienta | Gadanie |
| Gęstość pozorna | 1,2 ~ 1,7g/cm3 | GB/T 6554-2003 |
| Siła uderzenia (normalność) | ≥ 30Kv/mm | GB/T 6554-2003 |
| Objętość Współczynnik oporu elektrycznego (normalność) | ≥ 10∧15Ω·cm | GB/T 6554-2003 |
| Test w komorze solnej | 1000h, ≤ 2mm, bez bąbelków, bez odpadania | GB / T / T1771 (2007) |
| Izolowany poziom odporności na ciepło | Klasa B, ≥130ºC | UL746B |
| Pokrycie narożnika | ≥ 60% | GB/T 6554－2003 |
| Rozpalanie opóźniające | Klasa V-0 | UL-94 |
| Limit odporności na ogień | 0.50 - 1.00h | GB14907-2018 |
| Siła wiązania | ≥ 0,15Mpa | GB14907-2018 |
| Odporność na wilgoć i ciepło | 1000h | GB14907-2018 |
◎ Powiązane testy
Natryskiwanie pistoletem butanowym, powłoka jest zmiękczana i spieniana przez ogrzewanie, zwęgloną ekspansję i izolację cieplną.
Lampa alkoholowa pali się przez 5 minut bez zapłonu.
Gaz ziemny pali się przez 1 minutę, a na powierzchni piasku nie występuje zjawisko zapłonu.
Test wysokotemperaturowy pieca muflowego i wynik testu przyczepności powłoki to stopień 0.
Odporność na temperaturę powłoki 500ºC/1h bez odpadania.
◎ Powlekanie rzemiosła
Jednostka natryskowa: Dostępne są natryskiwanie elektrostatyczne lub zanurzanie w złożu fluidalnym, w zależności od wymagań dotyczących grubości powłoki.
Warunki utwardzania: 160ºC—180ºC/10-15 min (rzeczywista temperatura powierzchni przedmiotu obrabianego)
◎ Transport i przechowywanie
Opakowanie kartonowe waga netto 20 lub 25kg.
Towary nie niebezpieczne, brak specjalnych wymagań transportowych.
Przechowywać w chłodnym, suchym miejscu w temperaturze poniżej 25°C.
Okres trwałości: 6 miesięcy.

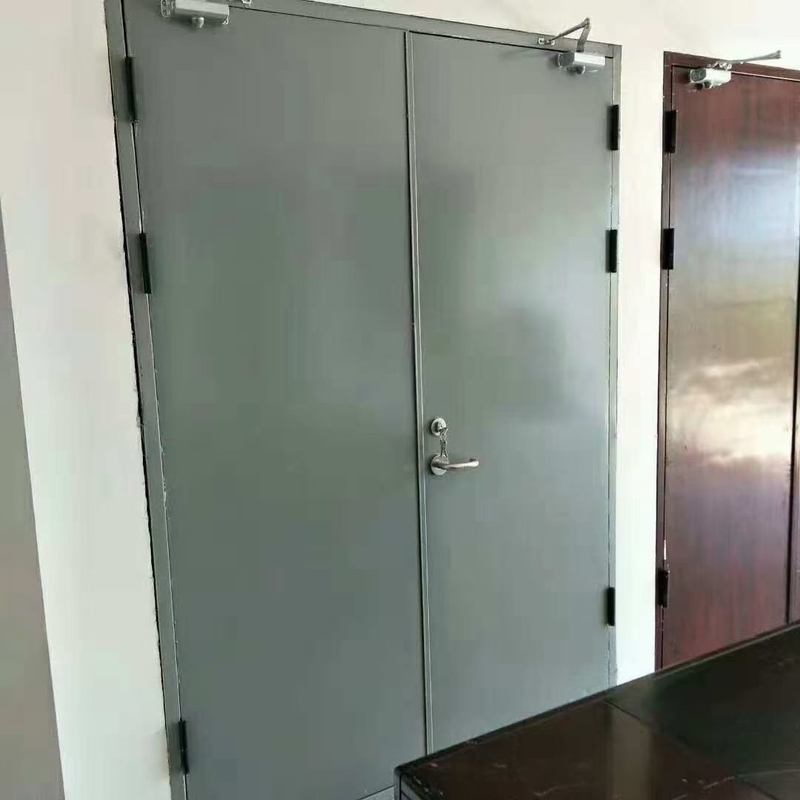

◎ Przykłady zastosowań
