| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Numer modelu: | NH6586-2 |
| Minimalne zamówienie: | 1000kg |
| Cena: | negotiable |
| Szczegóły pakowania: | 25 kg / worek PE, 875 kg / paleta, 17 500 kg / 20 GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | L/C, T/T, D/P |
| Możliwość Supply: | 80 000 ton rocznie |
| System utwardzania: | 95/5 poliester/prymid | Warunki utwardzania: | 180 ℃ × 10 min |
|---|---|---|---|
| Wartość kwasowa (mgKOH/g): | 30-36 | Lepkość (mPa·s/200℃): | 3600±700 |
| Temperatura mięknienia (℃): | 95～105 | Temperatura zeszklenia (℃): | 59 |
| Nieruchomości: | Doskonałe wyrównywanie, dobra odporność na warunki atmosferyczne | Podanie: | Do malowania proszkowego 95:5 Primid XL 552 |
| Podkreślić: | 95/5 Nasycona żywica poliestrowa HAA,przeciwżółknięcie żywicy poliestrowej HAA |
||
95/5 Nasycona żywica poliestrowa, żywica poliestrowa HAA o dobrej odporności na żółknięcie
◎Wprowadzenie
NH-6586-2 to nasycona karboksylowa żywica poliestrowa przeznaczona do malowania proszkowego Primid XL 552 95:5, która ma być utwardzana w temperaturze 180℃.
Obecnie utwardzaczami stosowanymi w poliestrowych powłokach proszkowych są głównie izocyjanuran triglicydylu (TGIC) i β-hydroksyalkiloamid (HAA).Jednak problem zdrowotny alergii skórnych wywołanych przez TGIC przyciąga coraz więcej uwagi, a stosowanie TGIC zostało ograniczone lub zakazane w wielu krajach i regionach ze względu na toksyczność mutagenezy genetycznej.Dlatego większość ludzi zwróciła uwagę na środek utwardzający HAA.Utwardzacze HAA szybko się rozwinęły i stały się głównym utwardzaczem proszków poliestrowych.
◎Podstawowe funkcje
Dobra odporność na warunki atmosferyczne
Doskonałe wyrównywanie
Doskonałe właściwości mechaniczne
Dobra antyzażółcenie
Dobra stabilność przechowywania
◎Zalecamy formułę: NH-6586-2/HAA
| NH-6586-2 | XL-552 | Podsadzkarz | Środek przepływu | Benzoes | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Specyfikacje I:

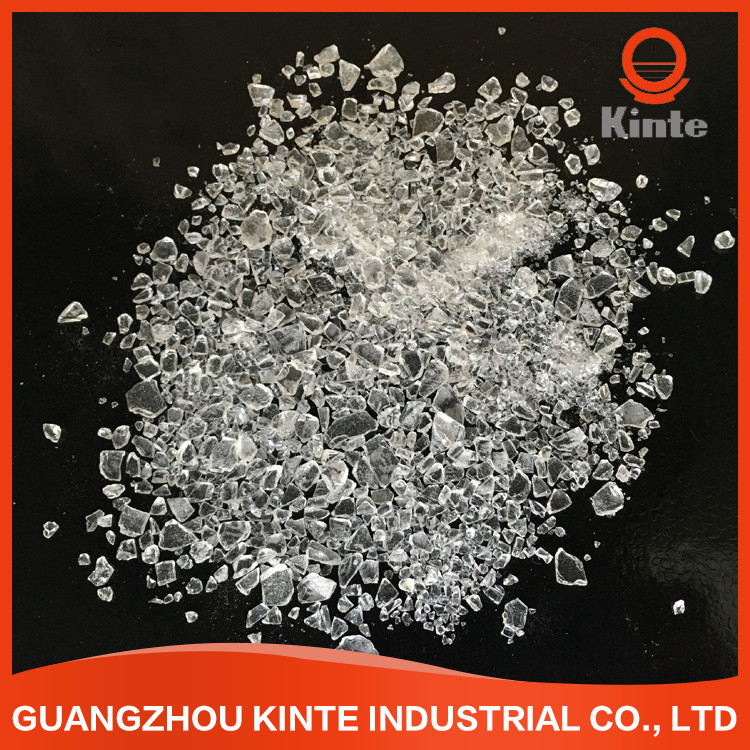

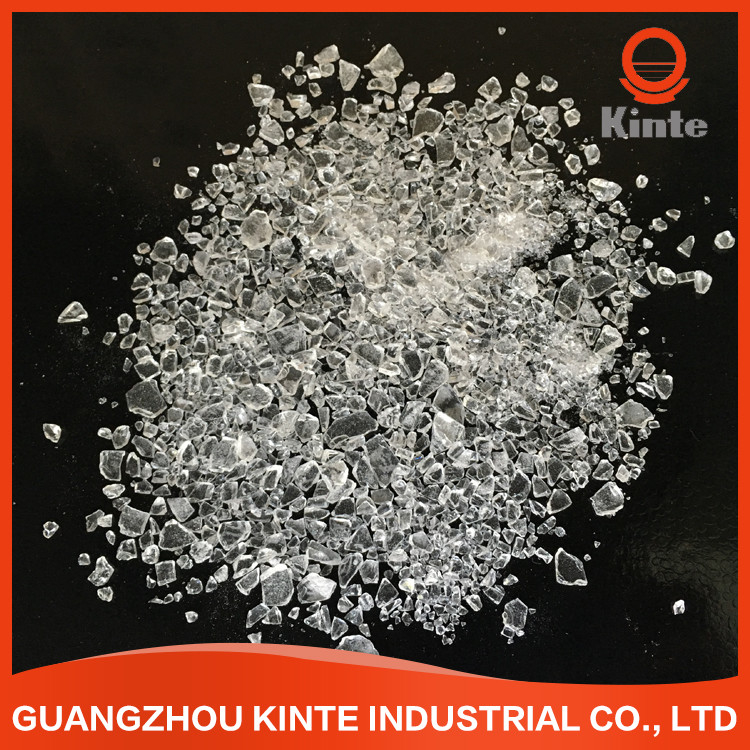

| Wygląd zewnętrzny | Białe lub jasnożółte przezroczyste płatki |
| Kolor (50% DMF) | maks.: 2 |
| Liczba kwasowa (mgKOH/g) | 30～36 |
| Temperatura mięknienia (℃) | 95～105 |
| Temp. zeszklenia(℃) | ～59 |
| Lepkość topnienia (200℃, stożek/płyta, mPa·s) | 3600±700 |
| Reaktywność przy 180 ℃ (s, 5% XL552) | 180±80 |
| Wymagania dotyczące utwardzania | 180 ℃ × 10 min |
| Opakowania | Worki PE, waga netto 25 kg ± 0,1 kg / worek |
◎Specyfikacja II:
| Stan wytłaczania | Wytłaczarka dwuślimakowa | |
| Strefa I: 90～110℃ | Strefa II: 110 ~ 120 ℃ | |
| Szybkość rewolucji | 500～1200 obr/min | |
| Delikatność proszku | ＜100μm | |
| Warunki aplikacji | Natryskiwanie elektrostatyczne z | 40～70KV |
| Grubość folii powłoki | 50～70μm | |
| Odtłuszczona stal walcowana na zimno | 0,5 mm | |
| Właściwości filmu | Czas żelowania (180 ℃, s) | 180~300 |
| Przepływ poziomy (180 ℃, mm) | 26~30 | |
| Połysk (60°) | ≥85% | |
| Gięcie (φ1mm) | Przechodzić | |
| Klej (1mm, gatunek) | 0 | |
| Twardość ołówka | ≥1H | |
| Uderzenie (50cm) | Przechodzić | |
◎Więcej kodów:
| Kod | Stosunek | Cykl utwardzania | Wartość kwasowa (mgKOH/g) | Lepkość (mPa.s/200 ℃) | Tg (℃) | Reaktywność (s/180 ℃) | Nieruchomości |
| NH6582 | 95/5 | 180 ℃ × 10 min | 30~35 | 4600~6000 | ~61 | 150-220 | Dobra stabilność podczas przechowywania, doskonałe właściwości mechaniczne i dobra trwałość na zewnątrz. |
| NH6583 | 95/5 | 180 ℃ × 10 min | 30~35 | 2500~3500 | ~56 | 200-290 | Bardzo dobra rozlewność, doskonałe właściwości mechaniczne i brak porów w grubych foliach. |
| NH6584 | 95/5 | 180 ℃ × 10 min | 30~36 | 2200~4200 | ~60 | 200-400 | Znakomity przepływ, doskonałe właściwości mechaniczne, opłacalność. |
| NH6586-2 | 95/5 | 180 ℃ × 10 min | 30~35 | 3000~4000 | !59 | 280-480 | Dobra stabilność podczas przechowywania i właściwości mechaniczne, dobra trwałość na zewnątrz i płynność. |
| NH6587 | 95/5 | 180 ℃ × 10 min | 30~36 | 5000~7000 | ~67 | 120-280 | Doskonała stabilność przechowywania i właściwości mechaniczne, dobra trwałość na zewnątrz i płynność. |
| NH6686 | 96/4 | 180 ℃ × 10 min | 24~29 | 4000~5500 | ~59 | 200-350 | Nadaje się do ogólnych produktów przemysłowych.Niskie zapotrzebowanie na utwardzacz, dobra rozlewność i brak dziur w grubych warstwach. |
◎Uwagi:Wszystkie żywice poliestrowe można dostosować doBez cyny (A), palniki przeciwgazowe (G), pistolet trybo (T) i przeciw zakwitaniu (F).

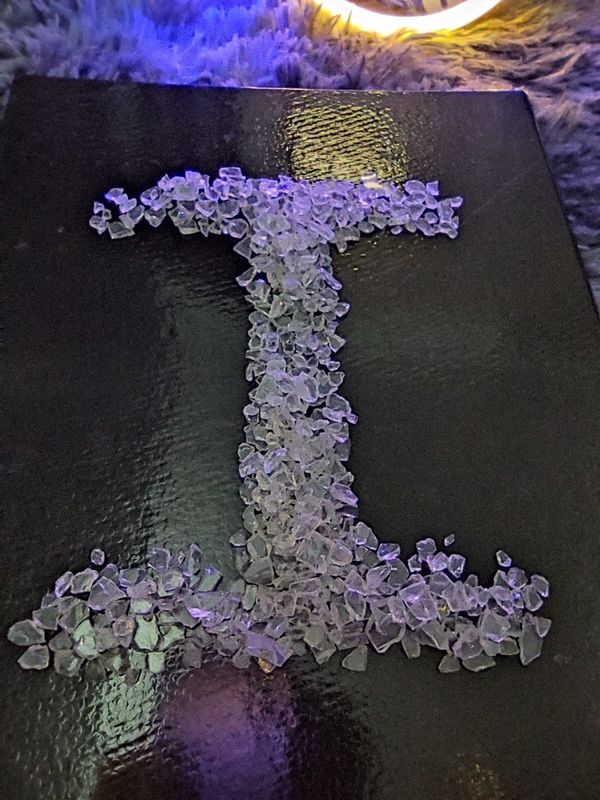

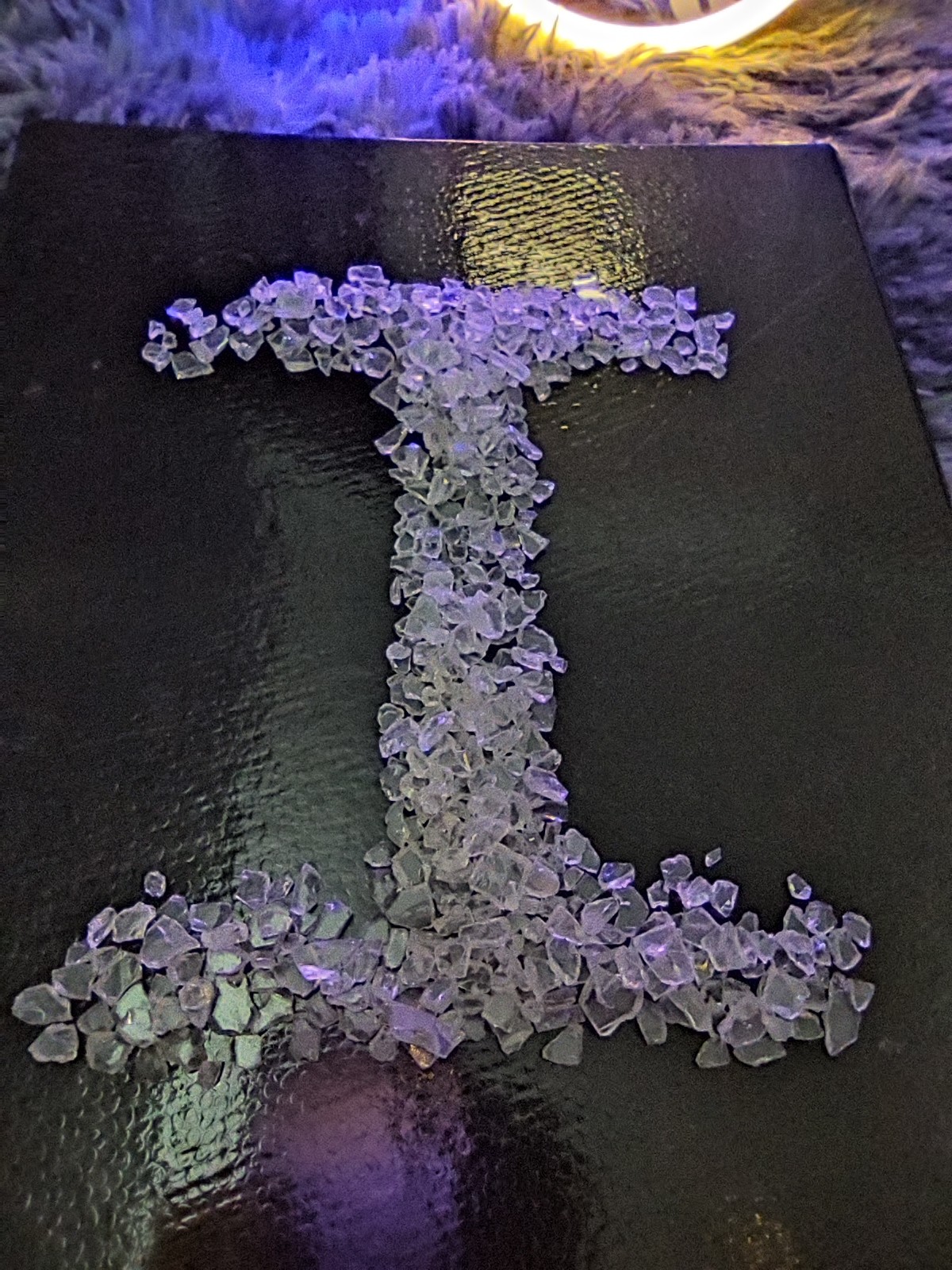

◎Pokaz produktu:
