| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | ISO90001, ISO14000, Reach, Qualicoat, ROHS |
| Numer modelu: | NH6562 |
| Minimalne zamówienie: | 1000kg |
| Cena: | negotiable |
| Szczegóły pakowania: | 80 000 ton rocznie |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | L/C, D/P, T/T |
| Możliwość Supply: | 25 kg / worek PE, 875 kg / paleta, 17 500 kg / 20 GP |
| System leczenia: | 95:5 poliester/HAA | leczyć stan: | 160 ℃ × 10 min |
|---|---|---|---|
| Liczba kwasowa (mgKOH/g): | 30~35 | Lepkość (mPa·s/200℃): | 3700±600 |
| Tg (℃): | ~53 | Reaktywność przy 180 ℃ (s, 5% T105): | 210±30 |
| Nieruchomości: | Doskonałe wyrównywanie i dobra odporność na warunki atmosferyczne | Podanie: | Do systemu malowania proszkowego poliestru/podkładu |
| Podkreślić: | Żywica poliestrowa HAA,żywica poliestrowa utwardzana 160 stopni |
||
Żywica poliestrowa utwardzana pod kątem 160 stopni, żywica poliestrowa HAA 95:5 o doskonałym poziomie niwelacji
◎Wprowadzenie
NH6562 to nasycona karboksylowa żywica poliestrowa do systemu malowania proszkowego poliester/primid w stosunku 95:5.
Jako stała powłoka niezawierająca rozpuszczalników, farby proszkowe charakteryzują się prawie zerową emisją LZO i znacznie zmniejszają zanieczyszczenie środowiska.Wśród nich system poliester/hydroksyalkiloamid (HAA) nie stanowi zagrożenia dla zdrowia ludzkiego ze względu na nietoksyczność HAA i ma tę zaletę, że jest bardziej przyjazny dla środowiska.
Jednak temperatura utwardzania większości systemów w powłokach proszkowych wynosi 180-200°C, a wysoka temperatura oznacza większe zużycie energii, co nie sprzyja oszczędności energii.NH6562 może osiągnąć utwardzanie w niskiej temperaturze, co może nie tylko zmniejszyć większe zużycie energii i zaoszczędzić dużo energii, aby znacznie obniżyć koszty, ale także rozszerzyć zakres zastosowań powłok proszkowych.
◎Podstawowe funkcje
Doskonałe wyrównywanie
Doskonałe właściwości mechaniczne
Dobra odporność na warunki atmosferyczne
Nadaje się do utwardzania w niskiej temperaturze 160 ℃
◎Polecam recepturę:NH3295H — TGIC
| NH-6562 | XL-552 | Podsadzkarz | Środek przepływu | Benzoes | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Specyfikacje I

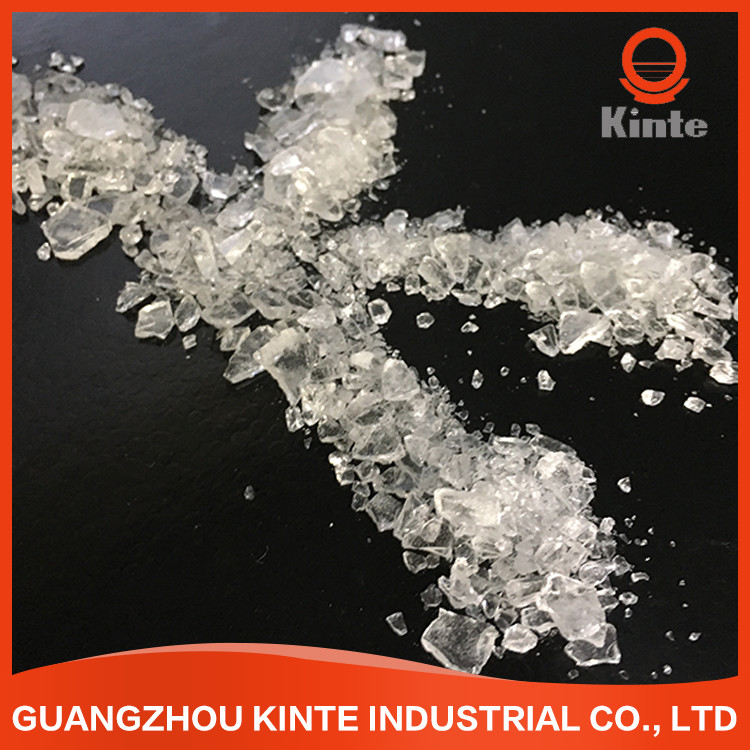

| Wygląd zewnętrzny | Białe lub jasnożółte przezroczyste płatki |
| Kolor (50% DMF) | maks.: 2 |
| Liczba kwasowa (mgKOH/g) | 30～35 |
| Temperatura mięknienia (℃) | 95～105 |
| Temp. zeszklenia(℃) | ～53 |
| Lepkość topnienia (200℃, stożek/płyta, mPa·s) | 3200～4400 |
| Reaktywność przy 180 ℃ (s, 5% T105) | 180～240 |
| Wymagania dotyczące utwardzania | 160 ℃ × 10 min |
| Opakowania | Worki PE, waga netto 25 kg ± 0,1 kg / worek |
◎Specyfikacja II
| Stan wytłaczania | Wytłaczarka dwuślimakowa | |
| Strefa I: 90～110℃ | Strefa II: 110 ~ 120 ℃ | |
| Szybkość rewolucji | 500～1200 obr/min | |
| Delikatność proszku | ＜100μm | |
| Warunki aplikacji | Natryskiwanie elektrostatyczne z | 40～70KV |
| Grubość folii powłoki | 50～100μm | |
| Odtłuszczona stal walcowana na zimno | 0,5 mm | |
| Właściwości filmu | Czas żelowania (180 ℃, s) | 160~220 |
| Przepływ poziomy (180 ℃, mm) | 25~29 | |
| Połysk (60°) | ≥85% | |
| Gięcie (φ1mm) | Przechodzić | |
| Klej (1mm, gatunek) | 0 | |
| Twardość ołówka | ≥1H | |
| Uderzenie (50cm) | Przechodzić | |
◎Więcej kodu
| Kod | Stosunek | Cykl utwardzania | Wartość kwasowa (mgKOH/g) | Lepkość (mPa.s/200 ℃) | Tg (℃) | Reaktywność (s/180 ℃) | Nieruchomości |
| NH6562 | 95/5 | 160 ℃ * 10 minut | 30~35 | 3200~4400 | ~53 | 180-240 | Do farb proszkowych o niskim wypieku i dobrej rozlewności. |
| NH6563 | 95/5 | 160 ℃ * 15 minut | 30~34 | 3100~4500 | ~58 | 150-210 | Do farb proszkowych o niskim wypaleniu o dobrej rozlewności i właściwościach mechanicznych. |
| NH6566 | 95/5 |
155 ℃ × 15 min Lub 180 ℃ × 6 minut
|
32～38 | 3500~5500 | ～57 | 190-310 | Do farb proszkowych o niskim wygrzewaniu lub szybko utwardzalnych, charakteryzujących się dobrą stabilnością przechowywania i trwałością na zewnątrz. |
◎Uwagi:Wszystkie żywice poliestrowe mogą być dostosowane do niecyny (A), palników przeciwgazowych (G), pistoletów trybo (T) i przeciw zakwitaniu (F).
◎Pokaz produktu
