| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Numer modelu: | NH6582-2 |
| Minimalne zamówienie: | 1000kg |
| Cena: | negotiable |
| Szczegóły pakowania: | 25 kg / worek PE, 875 kg / paleta, 17 500 kg / 20 GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | L/C, D/P, T/T |
| Możliwość Supply: | 80 000 ton rocznie |
| Typ utwardzania: | Poliester/Primid w stosunku 95:5 | Czas utwardzania: | 180 ℃ × 10 min |
|---|---|---|---|
| Wartość kwasowa (mgKOH/g): | 30~35 | Lepkość (mPa·s/200℃): | 4600~6000 |
| Temperatura mięknienia (℃): | 100～110 | Temp. zeszklenia (℃): | ～61 |
| Nieruchomości: | Doskonałe właściwości mechaniczne | Podanie: | Do malowania proszkowego 95:5 Primid XL 552 |
| Podkreślić: | Żywica poliestrowa HAA,żywica HAA utwardzana 180 stopni,żywica HAA z powłoką proszkową Primid |
||
Żywica poliestrowa HAA 95/5, utwardzanie 180 stopni z dobrą odpornością na żółknięcie do malowania proszkowego Primid
◎Wprowadzenie
NH-6582-2 to nasycona karboksylowa żywica poliestrowa przeznaczona do malowania proszkowego Primid XL 552 95:5, która ma być utwardzana w temperaturze 180℃.
Powłoki proszkowe to stałe proszkowe powłoki z żywicy syntetycznej składające się z żywic stałych, pigmentów, wypełniaczy i dodatków.W odróżnieniu od zwykłych powłok na bazie rozpuszczalników i powłok na bazie wody, jej medium dyspersyjne nie jest rozpuszczalnikiem i wodą, ale powietrzem.Charakteryzuje się brakiem zanieczyszczenia rozpuszczalnikami, 100% tworzeniem filmu i niskim zużyciem energii.Jednak powłoki proszkowe są podatne na powstawanie porów w porównaniu z powłokami ciekłymi, co wpływa na wydajność i wydajność powłoki.Aby rozwiązać problem porów, do odgazowania stosuje się benzoinę, ale podczas gdy benzoina eliminuje porów, łatwo jest również spowodować żółknięcie powłoki farby.
Chociaż NH-6582-2 może rozwiązać powyższe dwa problemy, nie będzie żadnych porów podczas tworzenia filmu, a także ma dobre właściwości zapobiegające żółknięciu.
◎Podstawowe funkcje
Doskonałe właściwości mechaniczne
Dobra antyzażółcenie
Bez otworków w grubych filmach
Dobra odporność na warunki atmosferyczne i stabilność przechowywania
◎Polecam recepturę:NH-6582/HAA
| NH-6582 | Primid XL-552 | Wypełniacz (pigment) | Środek wyrównujący | Benzoes | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Specyfikacje I
| Wygląd zewnętrzny | Białe lub jasnożółte przezroczyste płatki |
| Kolor (50% DMF) | maks.: 2 |
| Liczba kwasowa (mgKOH/g) | 30～35 |
| Temperatura mięknienia (℃) | 100～110 |
| Temp. zeszklenia(℃) | ～61 |
| Lepkość topnienia (200℃, stożek/płyta, mPa·s) | 5400±800 |
| Reaktywność przy 180 ℃ (s, 5% XL552) | 185±35 |
| Wymagania dotyczące utwardzania | 180 ℃ × 10 min |
| Opakowania | Worki PE, waga netto 25 kg ± 0,1 kg / worek |
◎Specyfikacja II
| Stan wytłaczania | Wytłaczarka dwuślimakowa | |
| Strefa I: 90～110℃ | Strefa II: 110 ~ 120 ℃ | |
| Szybkość rewolucji | 500～1200 obr/min | |
| Delikatność proszku | ＜100μm | |
| Warunki aplikacji | Natryskiwanie elektrostatyczne z | 40～70KV |
| Grubość folii powłoki | 50～70μm | |
| Odtłuszczona stal walcowana na zimno | 0,5 mm | |
| Właściwości filmu | Czas żelowania (180 ℃, s) | 120~200 |
| Przepływ poziomy (180 ℃, mm) | 23~27 | |
| Połysk (60°) | ≥85% | |
| Gięcie (φ1mm) | Przechodzić | |
| Klej (1mm, gatunek) | 0 | |
| Twardość ołówka | ≥1H | |
| Uderzenie (50cm) | Przechodzić | |
◎Więcej kodu
| Kod | Stosunek | Cykl utwardzania | Wartość kwasowa (mgKOH/g) | Lepkość (mPa.s/200 ℃) | Tg (℃) | Reaktywność (s/180 ℃) | Nieruchomości |
| NH6582 | 95/5 | 180 ℃ * 10 minut | 30~35 | 4600~6000 | ~61 | 150~220 | Dobra stabilność podczas przechowywania, doskonałe właściwości mechaniczne i dobra trwałość na zewnątrz. |
| NH6583 | 95/5 | 180 ℃ * 10 minut | 30~35 | 2500~3500 | ~56 | 200~290 | Bardzo dobra rozlewność, doskonałe właściwości mechaniczne, brak porów w grubych foliach. |
| NH6584 | 95/5 | 180 ℃ * 10 minut | 30~36 | 2200~4200 | ~60 | 200~400 | Znakomita rozlewność, doskonałe właściwości mechaniczne, ekonomiczność. |
| NH6586-2 | 95/5 | 180 ℃ * 10 minut | 30~35 | 3000~4000 | ~59 | 280~480 | Dobra stabilność podczas przechowywania, doskonała rozlewność i właściwości mechaniczne. |
| NH6587 | 95/5 | 180 ℃ * 10 minut | 30~36 | 5000~7000 | ~67 | 120~280 | Doskonała stabilność przechowywania i właściwości mechaniczne, dobra trwałość na zewnątrz i płynność. |
◎Uwagi:Wszystkie żywice poliestrowe mogą być dostosowane do niecyny (A), palników przeciwgazowych (G), pistoletów trybo (T) i przeciw zakwitaniu (F).

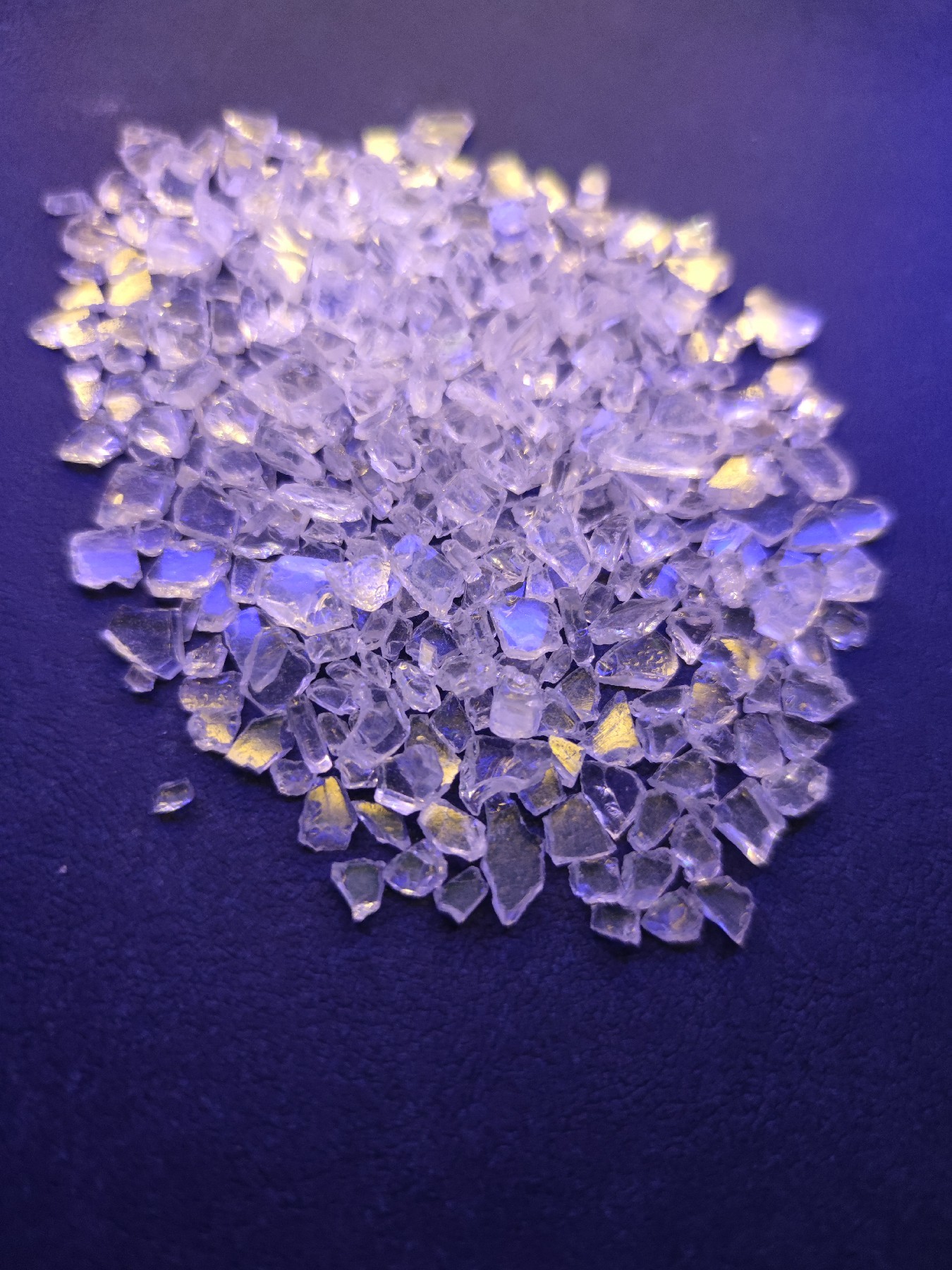

◎Pokaz produktu
