| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Numer modelu: | NH8002 i NH8507 |
| Minimalne zamówienie: | 1000kg |
| Cena: | negotiable |
| Szczegóły pakowania: | 25 kg / worek PE, 875 kg / paleta, 17 500 kg / 20 GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | L/C, D/P, T/T |
| Możliwość Supply: | 80 000 ton rocznie |
| Rodzaj produktu: | Mieszane na sucho żywice poliestrowe TGIC | Wyleczony układ: | System utwardzania TGIC |
|---|---|---|---|
| Czas utwardzania: | 200 ℃ × 10 min | Stosunek: | 90/10 i 95/5 |
| Liczba kwasowa (mgKOH/g): | 49～55 i 20～25 | Temperatura zeszklenia (℃): | ~61 i ~62 |
| Nieruchomości: | Znakomita wydajność matowania na sucho | Aplikacja: | Do zewnętrznego półpołyskowego malowania proszkowego |
| Podkreślić: | Odporna na warunki atmosferyczne żywica poliestrowa Blender,utwardzana żywica poliestrowa TGIC |
||
Dobra odporność na warunki atmosferyczne Żywice utwardzające TGIC, Blender Żywice poliestrowe do matujących powłok proszkowych
◎Wprowadzenie
NH8002 i NH8507 to żywice poliestrowe o odpowiednio wysokiej i niskiej liczbie kwasowej, które są stosowane w systemie malowania proszkowego poliester/TGIC.Po odpowiednio sproszkowaniu NH8002 i NH8507 można je mieszać na sucho w celu wytworzenia półpołyskowych powłok proszkowych na zewnątrz.
Obecnie termoutwardzalne farby proszkowe są szeroko stosowane do powlekania wielu różnych artykułów.Większość tych powłok proszkowych może zapewniać warstewki powłokowe o wysokim połysku po stopieniu i utwardzeniu, zwykle równym lub większym niż 90% połysku.
W ostatnich latach, wraz ze zmianą sposobu postrzegania połysku przez użytkowników, rośnie zapotrzebowanie na farby proszkowe, które zapewniają dobrą jakość powłok i mają niski połysk, na przykład do powlekania niektórych akcesoriów w przemyśle motoryzacyjnym, takich jak koła, zderzaki, itp. lub do powlekania blach i belek stosowanych w budownictwie.
◎Podstawowe funkcje
Doskonałe właściwości mechaniczne
Doskonałe właściwości matujące na sucho
Dobra odporność na warunki atmosferyczne
Dobre poziomowanie
◎Specyfikacje I
| Rzeczy | NH8002 | NH8507 | Metoda badania |

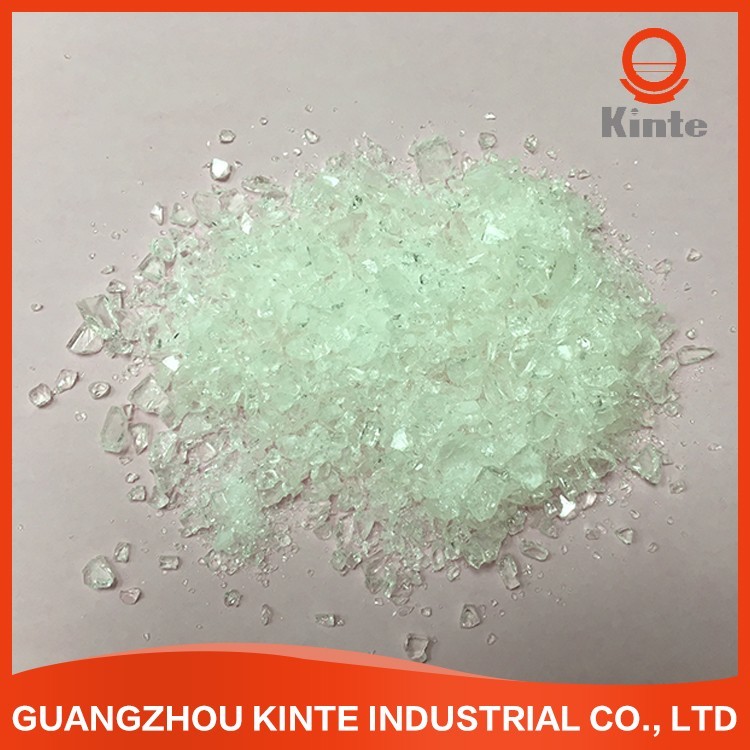

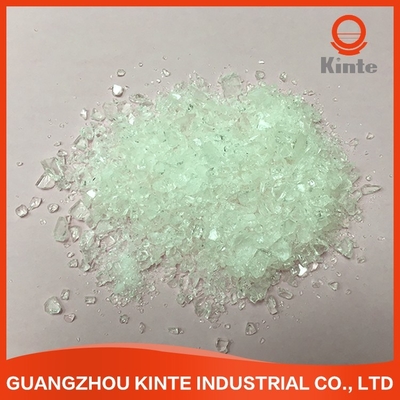

| Wygląd | Jasny płatek | Jasny płatek | T/GDTL 004-2019 |
| Liczba kwasowa (mgKOH/g) | 49～55 | 20～25 | GB/T 6743-2008 |
| Temperatura mięknienia (℃) | 103～113 | 103～113 | GB/T 12007.6 |
| Temperatura zeszklenia.(℃) | ～61 | ~62 | GB/T 19466.2 |
| Lepkość topnienia (ICI, mPa·s/200℃) | 3500-6500 | 6500-9500 | GB/T 9751.1-2008 |
| Reaktywność w 180℃ (s, 10, 5% TGIC) | 50-150 | 150-350 | T/GDTL 004-2019 |
| Wymóg utwardzania | 200 ℃ × 10 min | ||
| Opakowania | Worki PE, waga netto 25 kg ± 0,1 kg / worek | ||
◎Dane techniczne II
| Stan wytłaczania | Wytłaczarka dwuślimakowa | |
| Temperatura płaszcza | 110 ~ 120 ℃ | |
| Szybkość rewolucji | 500 ~ 1200 obr./min | |
| Rozdrobnienie proszku | <100μm | |
| Warunek aplikacji | NH8002 i NH8507 wytłaczano oddzielnie według wzoru, po czym oba płatki mieszano i proszkowano w stosunku 1:1. | |
| Natryskiwanie elektrostatyczne z | 40~70KV | |
| Grubość powłoki | 50 ~ 70μm | |
| Odtłuszczona stal walcowana na zimno | 0,5 mm | |
| Właściwości filmu | Połysk (60°) | 25-50 |
| Gięcie (φ2mm) | Przechodzić | |
| Klej (1mm, klasa) | 0 | |
| Twardość ołówka | ≥H | |
| Uderzenie (50 cm) | Przechodzić | |
◎Więcej kodu
| Kod | Stosunek | Cykl leczenia | Liczba kwasowa (mgKOH/g) | Lepkość (mPa.s/200℃) | Tg (℃) | Reaktywność (s/180℃) | Nieruchomości |
| NH8001 | 90/10 | 200℃*10 min | 48~54 | 2700~4300 | ~62 | 50-110 |
Mieszane na sucho do malowania proszkowego o połysku 25-40%; Doskonałe przeciwdziałanie żółknięciu, dobra rozlewność. |
| NH-8505 | 95/5 | 200℃*10 min | 19~24 | 5000 ~ 7500 | ~62 | 280-520 | |
| NH8003 | 90/10 | 200℃*10 min | 48~54 | 4000 ~ 6000 | ~68 | 60-120 | Mieszane na sucho do farb proszkowych o niskim połysku, odpowiednie do farb proszkowych do druku termotransferowego o dobrej trwałości na zewnątrz i doskonałych właściwościach mechanicznych. |
| NH8606 | 96/4 | 200℃*10 min | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8002 | 90/10 | 200℃*10 min | 49~55 | 3500~6500 | ~61 | 50-150 | Mieszany na sucho do farb proszkowych o niskim połysku, o dobrej elastyczności i wysokiej odporności na uderzenia. |
| NH8507 | 95/5 | 200℃*10 min | 21~25 | 7500 ~ 10500 | ~62 | 200-400 |
◎Uwagi:Wszystkie żywice poliestrowe można dostosować do palników bez cyny (A), palników przeciwgazowych (G), pistoletu tribo (T) i zapobiegającego wykwitaniu (F).
◎Pokaz produktów
