| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | ISO14000, ISO90001, Reach, ROHS, Qualicoat |
| Numer modelu: | TI3905 |
| Minimalne zamówienie: | 1000kg |
| Cena: | negotiable |
| Szczegóły pakowania: | 25 kg / worek PE, 875 kg / paleta, 17 500 kg / 20 GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | L/C, D/P, T/T |
| Możliwość Supply: | 80 000 ton rocznie |
| Rodzaj produktu: | Poliester/ TGIC/ Izocyjanian | Czas utwardzania: | 200 ℃ × 15 min |
|---|---|---|---|
| Kwas Vumber (mgKOH/g): | 30~35 | Liczba hydroksylowa (mgKOH/g): | 15~25 |
| Lepkość (mPa·s/200℃): | 3000~4000 | Reaktywność w 180 ℃ (s): | 220～320 |
| Nieruchomości: | Doskonałe poziomowanie, dobra odporność chemiczna | Aplikacja: | Do farb proszkowych do druku termotransferowego |
| Podkreślić: | Dwufunkcyjna żywica poliestrowa izocyjanianu,druk termotransferowy żywica poliestrowa izocyjanianu |
||
Doskonała wyrównująca dwufunkcyjna nasycona żywica poliestrowa do farb proszkowych do druku termotransferowego
◎Wprowadzenie
TI3905 to dwufunkcyjna nasycona żywica poliestrowa do systemu malowania proszkowego poliestru / TGIC / izocyjanianu, odpowiednia do farb proszkowych do druku termotransferowego z wyraźną teksturą transferową.
Matowa powłoka proszkowa przygotowana przez żywicę poliestrową z końcami karboksylowymi i utwardzacz TGIC jest trudna do uzyskania połysku poniżej 10, a poziomowanie powłoki i właściwości mechaniczne są wadliwe;Powłoka proszkowa z matującej żywicy poliestrowej zakończonej grupami hydroksylowymi wykorzystuje głównie metodę matowania o wysokiej i niskiej zawartości grup hydroksylowych.Matująca powłoka proszkowa przygotowana tą metodą ma doskonałe właściwości, ale jej kontrola procesu jest trudna, a koszt przygotowania wysoki.
Dwufunkcyjna żywica poliestrowa posiada zarówno końcowe grupy karboksylowe, jak i końcowe grupy hydroksylowe, co daje większe możliwości zmiany formuły otrzymywania matowych powłok proszkowych i może przygotowywać usieciowane, wzajemnie przenikające się, matowe powłoki powstałe w wyniku wielokrotnego utwardzania, dzięki czemu wydajność i zalety można łączyć zarówno żywice poliestrowe zakończone grupami karboksylowymi, jak i zakończone grupami hydroksylowymi.
◎Podstawowe funkcje
Doskonałe poziomowanie
Dobre właściwości mechaniczne
Dobra odporność chemiczna
Nadaje się do farb proszkowych do druku termotransferowego
◎Zalecana formuła:
| TI-3905 | TGIC | B1530 | Wypełniacz i pigment | Środek wyrównujący | Benzoes | 701 |
| 512 | 38 | 57 | 376 | 8 | 4 | 5 |
◎Dane techniczne
| Wygląd | Jasnożółte płatki |
| Kolor (50% DMF) | maks.:3 |
| Liczba kwasowa (mgKOH/g) | 30～35 |
| Liczba hydroksylowa (mgKOH/g) | 15～25 |
| Temperatura mięknienia (℃) | 103～113 |
| Temperatura zeszklenia.(℃) | ～63 |
| Lepkość topnienia (200℃, stożek/płytka, mPa·s) | 3000 ~ 4000 |
| Reaktywność w 180 ℃ (s, 7% TGIC i 10% B1530) | 220～320 |
| Wymóg utwardzania | 200 ℃ × 15 min |
| Opakowania | Worki PE, waga netto 25 kg ± 0,1 kg / worek |
◎Właściwości filmu
| Czas żelowania (180 ℃, s) | 290~500 |
| Przepływ poziomy (180 ℃, mm) | 28~31 |
| Połysk (60°) | ≥85% |
| Gięcie (φ1mm) | Przechodzić |
| Klej (1mm, klasa) | 0 |
| Twardość ołówka | ≥1H |
| Uderzenie (50 cm) | przechodzić |
◎Więcej kodu
| Kod | Stosunek | Cykl leczenia | Liczba kwasowa (mgKOH/g) | Lepkość (mPa.s/200℃) | Tg (℃) | Reaktywność (s/180℃) | Nieruchomości |
| TI3906 |
TGIC 93/7 B1530 90/10 |
200℃*15min | 30~35 | 2500~4500 | ~63 | 260-380 | Dwufunkcyjna nasycona żywica poliestrowa, liczba hydroksylowa 15-30 mgKOH/g, doskonała płynność i doskonałe działanie gaszące. |
| TI3905 |
TGIC 93/7 B1530 90/10 |
200℃*15min | 30~35 | 3000~4000 | ~63 | 220-320 | Dwufunkcyjna nasycona żywica poliestrowa, liczba hydroksylowa 15-25 mgKOH/g, doskonała płynność.Nadaje się do farb proszkowych do druku termotransferowego z wyraźnym obrazem transferowym. |
◎Uwagi:Wszystkie żywice poliestrowe można dostosować do palników bez cyny (A), palników przeciwgazowych (G), pistoletu tribo (T) i zapobiegającego wykwitaniu (F).

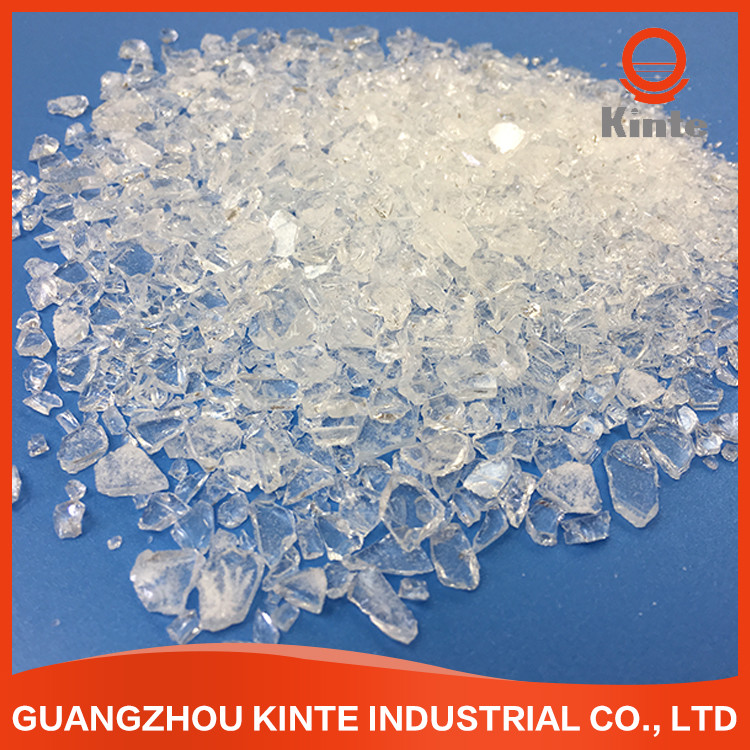

◎Pokaz produktów
