| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Numer modelu: | NH8003 i NH8505 |
| Minimalne zamówienie: | 1000kg |
| Cena: | negotiable |
| Szczegóły pakowania: | 25 kg / worek PE, 875 kg / paleta, 17 500 kg / 20 GP |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | L/C, D/P, T/T |
| Możliwość Supply: | 80 000 ton rocznie |
| Rodzaj produktu: | Żywice poliestrowe mieszane na sucho | Rodzaj leczenia: | System utwardzania TGIC |
|---|---|---|---|
| Stosunek: | 90/10 i 95/5 | Czas utwardzania: | 200 ℃ × 15 minut |
| Liczba kwasowa (mgKOH/g): | 48～54 i 19～24 | Temp. zeszklenia (℃): | ~68 i ~62 |
| Nieruchomości: | Super trwała, doskonała odporność na gotowanie | Podanie: | Do zewnętrznych powłok proszkowych z półpołyskiem |
| Podkreślić: | Mieszana żywica poliestrowa o niskim połysku,mieszana poliestrowa żywica poliestrowa TGIC |
||
Zewnętrzna żywica poliestrowa o niskim połysku/TGIC, super trwała mieszana żywica poliestrowa
◎Wprowadzenie
NH8003 i NH8505 to żywice poliestrowe o odpowiednio wysokiej i niskiej liczbie kwasowej, stosowane w systemach malowania proszkowego poliestru/TGIC.NH-8003 i NH-8505 są odpowiednio przetwarzane na proszek i mieszane na sucho w celu wytworzenia półpołyskowych powłok proszkowych do użytku zewnętrznego.
Dzięki swoim zaletom ekonomii, ochrony środowiska, wysokiej wydajności i doskonałej wydajności, farby proszkowe stopniowo zastępują powłoki na bazie rozpuszczalników organicznych i stają się ważnym kierunkiem rozwoju w branży powłok, która utrzymuje szybkie tempo wzrostu.Poliestrowe farby proszkowe są szeroko stosowane w dziedzinie malarstwa ze względu na ich doskonałą trwałość, dekorację i przetwarzalność.
Poliestrowe powłoki proszkowe wykorzystują żywicę poliestrową jako główny materiał błonotwórczy, dodatek TGIC, HAA, żywicę epoksydową itp. jako środki utwardzające, uzupełnione środkami wyrównującymi, dodatkami, wypełniaczami pigmentowymi i innymi składnikami, po zmieszaniu, stopieniu i innych przetwarzanych procesach do malowania proszkowego.Powłoka proszkowa jest natryskiwana elektrostatycznie na obrabiany przedmiot.W określonej temperaturze i czasie żywica jest topiona i sieciowana, a następnie zestalana w gładką, twardą i elastyczną powłokę.Utwardzona powłoka nie zostanie ponownie zmiękczona z powodu wzrostu temperatury, a powłoka jest wolna od rozpuszczalników, zanieczyszczeń i w 100% błonotwórcza, co nie tylko oszczędza zasoby, ale także energię.
◎Podstawowe funkcje
Dobre właściwości mechaniczne
Doskonała odporność na warunki atmosferyczne
Doskonała odporność na gotowanie
◎Polecam recepturę:
| Sformułowanie | NH8003 | NH8505 | TGIC | TiO2R930 | BaSO4(44HB) | PV-88 | Benzion |
| I | 270 | — | 30 | 75 | 125 | 3 | 1,5 |
| II | — | 285 | 15 | 75 | 125 | 3 | 1,5 |
◎Specyfikacje I
| Rzeczy | NH8003 | NH8606 |
| Wygląd zewnętrzny | Jasny płatek | Jasny płatek |
| Liczba kwasowa (mgKOH/g) | 48～54 | 19～24 |
| Temperatura mięknienia (℃) | 105～115 | 103～113 |
| Temp. zeszklenia(℃) | ～68 | ～62 |
| Lepkość topnienia (200℃, stożek/płyta, mPa·s) | 4000~6000 | 530~6300 |
| Reaktywność przy 180℃ (s, 10, 4% TGIC) | 60-120 | 250-360 |
| Wymagania dotyczące utwardzania | 200 ℃ × 15 minut | |
| Opakowania | Worki PE, waga netto 25 kg ± 0,1 kg / worek | |
◎Specyfikacja II
| Stan wytłaczania | Wytłaczarka dwuślimakowa | |
| Strefa I: 90～110℃ | Strefa II: 110 ~ 120 ℃ | |
| Szybkość rewolucji | 500～1200 obr/min | |
| Delikatność proszku | ＜100μm | |
| Mieszanie Extrude I i II w stosunku wagowym 1:1 przed mieleniem. | ||
| Warunki aplikacji | Natryskiwanie elektrostatyczne z | 40～70KV |
| Grubość folii powłoki | 50～70μm | |
| Odtłuszczona stal walcowana na zimno | 0,5 mm | |
| Właściwości filmu | Połysk (60°) | ≤35% |
| Gięcie (φ2mm) | Przechodzić | |
| Klej (1mm, gatunek) | 0 | |
| Twardość ołówka | ≥H | |
| Uderzenie (50cm) | Przechodzić | |
◎Więcej kodu
| Kod | Stosunek | Cykl utwardzania | Wartość kwasowa (mgKOH/g) | Lepkość (mPa.s/200 ℃) | Tg (℃) | Reaktywność (s/180 ℃) | Nieruchomości |
| NH8001 | 90/10 | 200 ℃ * 10 minut | 48~54 | 2700~4300 | ~62 | 50-110 |
Mieszany na sucho do malowania proszkowego o 25-40% połysku; Znakomita powłoka przeciw zażółceniu, dobra rozlewność. |
| NH-8505 | 95/5 | 200 ℃ * 10 minut | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8002 | 90/10 | 200 ℃ * 10 minut | 49~55 | 3500~6500 | ~61 | 50-150 | Mieszany na sucho do niskopołyskowych powłok proszkowych o dobrej elastyczności i wysokiej odporności na uderzenia. |
| NH8507 | 95/5 | 200 ℃ * 10 minut | 21~25 | 7500~10500 | ~62 | 200-400 | |
| NH8003 | 90/10 | 200 ℃ * 15 minut | 48~54 | 4000~6000 | ~68 | 60-120 | Dry-blender do zewnętrznych półpołyskowych powłok proszkowych, dobre właściwości mechaniczne, doskonała odporność na warunki atmosferyczne i gotowanie. |
| NH8505 | 95/5 | 200 ℃ * 15 minut | 19~24 | 5300~6300 | ~62 | 250-360 | |
| NH8003 | 90/10 | 200 ℃ * 10 minut | 48~54 | 4000~6000 | ~68 | 60-120 | Mieszany na sucho do farb proszkowych o niskim połysku, odpowiedni do farb proszkowych do druku termotransferowego o dobrej odporności na warunki zewnętrzne i doskonałych właściwościach mechanicznych. |
| NH8606 | 96/4 | 200 ℃ * 10 minut | 20~25 | 8000 ~ 10000 | ~60 | 280-400 |
◎Uwagi:Wszystkie żywice poliestrowe mogą być dostosowane do niecyny (A), palników przeciwgazowych (G), pistoletów trybo (T) i przeciw zakwitaniu (F).

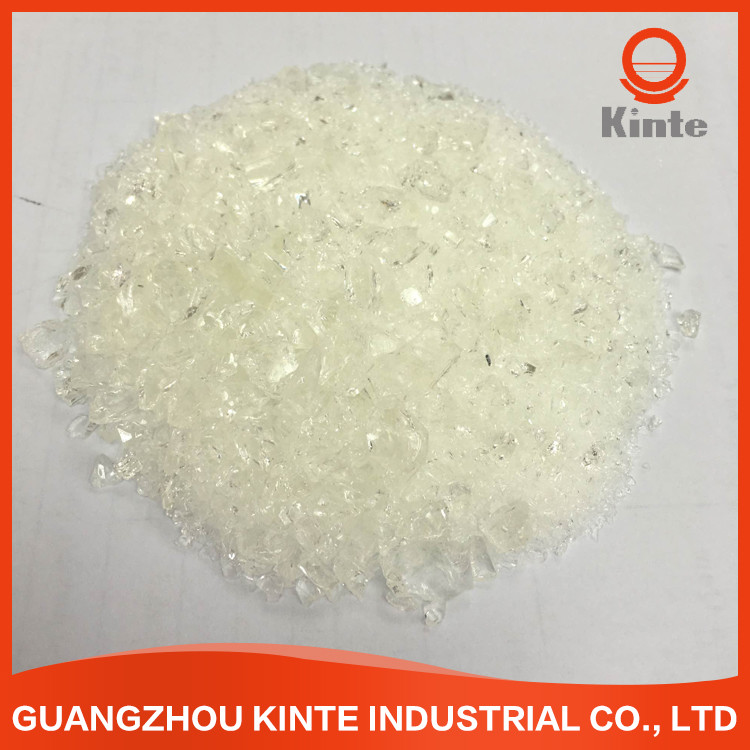

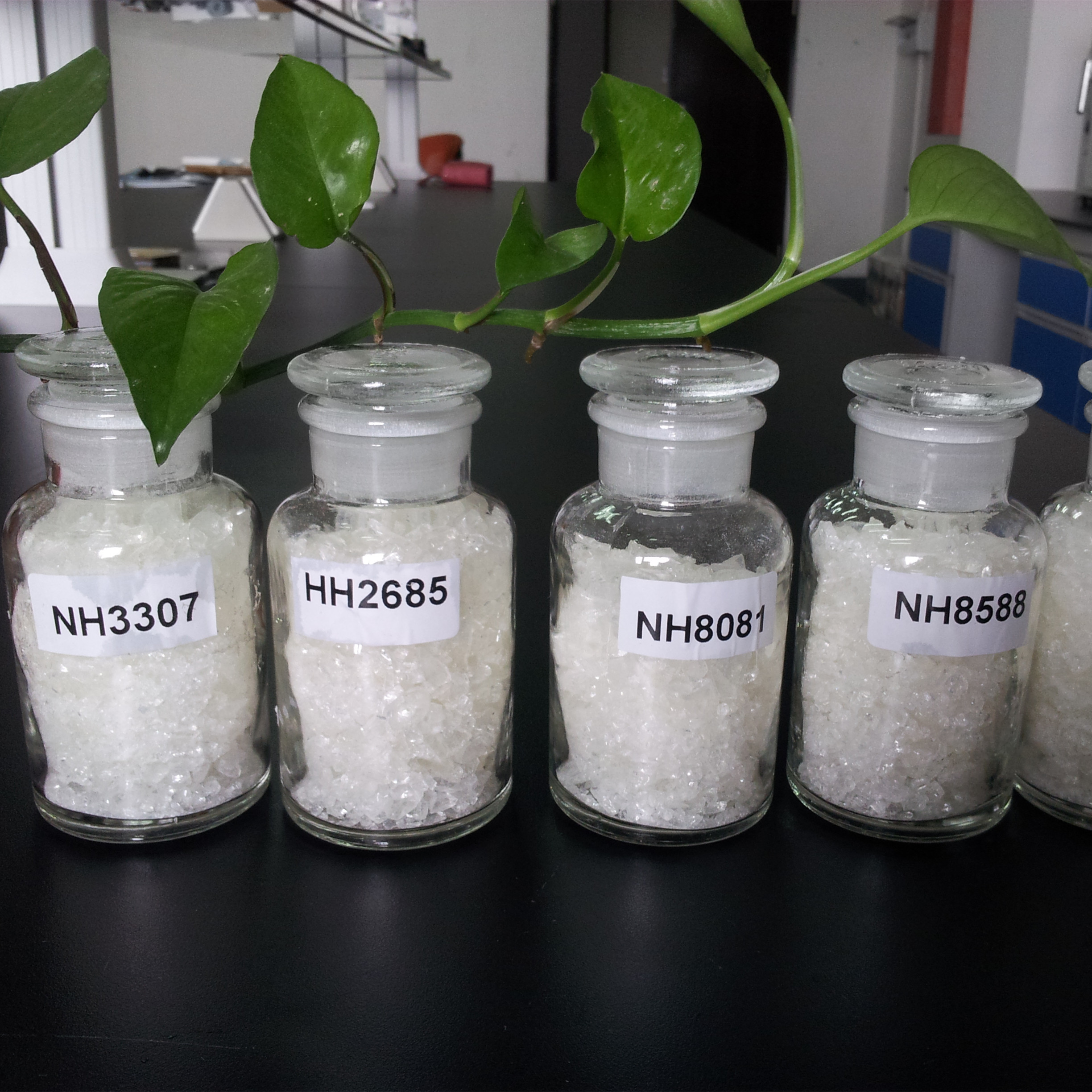

◎Pokaz produktu
