| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | KINTE |
| Orzecznictwo: | 16949,ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Numer modelu: | 0535 |
| Minimalne zamówienie: | 100 kg |
| Cena: | negotiate |
| Szczegóły pakowania: | 15 kg/pudełko |
| Czas dostawy: | w ciągu 10 dni roboczych |
| Zasady płatności: | L/C, D/P, T/T, D/A |
| Możliwość Supply: | 500 ton/miesiąc |
| Podanie: | piasta koła | kolor: | szaro czarny |
|---|---|---|---|
| własność: | silna przyczepność | leczyć stan: | 180 ℃ / 20 min |
| korzyść: | Odporność na plamy i chemikalia | ||
| Podkreślić: | Qualicoat Wheel Powder Coating,20-minutowa powłoka proszkowa do felg,20-minutowa super trwała powłoka proszkowa |
||

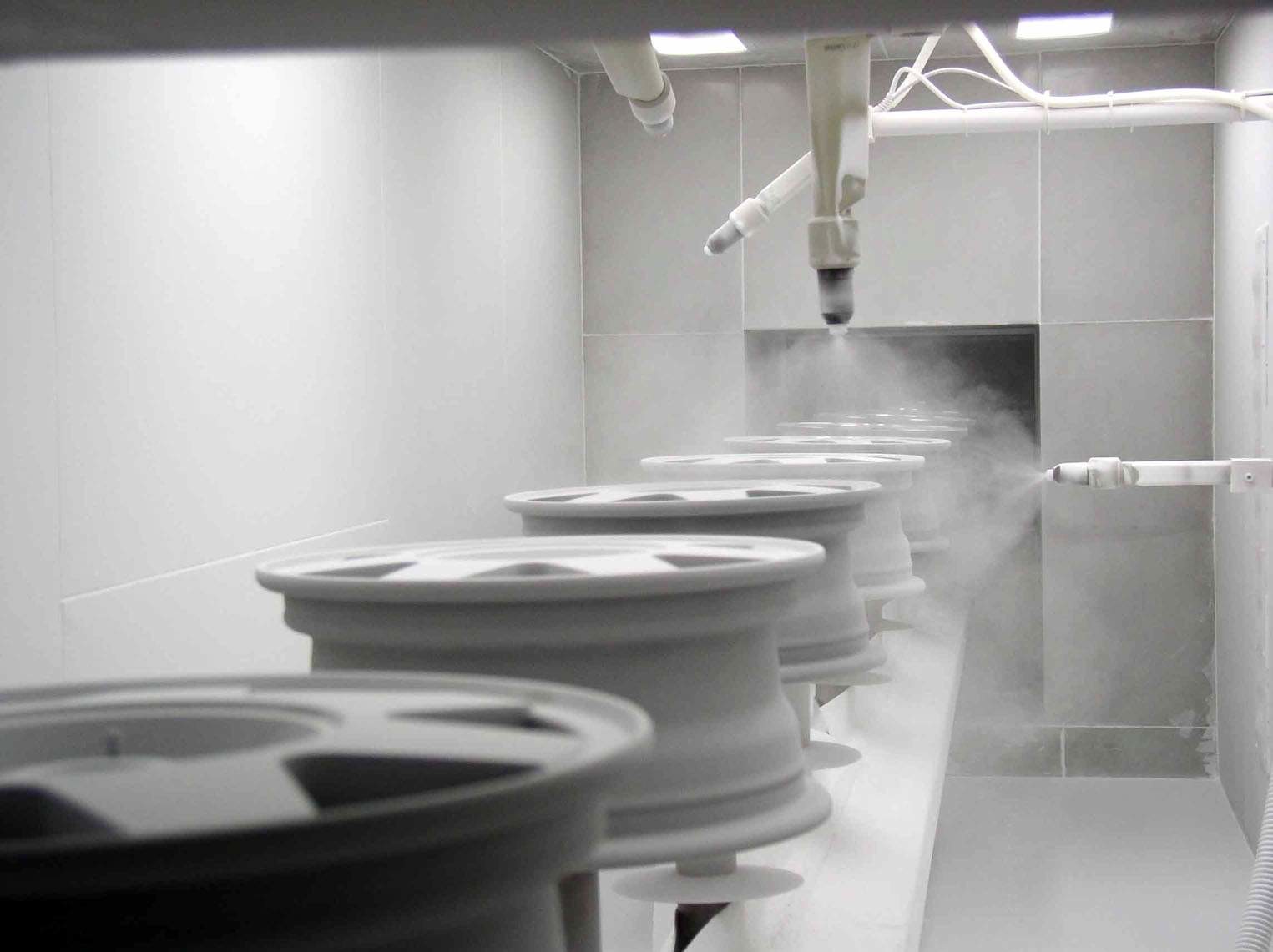

Farba podkładowa do felg aluminiowych i części samochodowych
Kinte opracowuje specjalne powłoki proszkowe do aluminiowych piasty koła od 1997 roku. Obecnie jesteśmy największym dostawcą powłok proszkowych na chińskim rynku aluminiowych piasty koła, z udziałem w rynku przekraczającym 40%. Roczna produkcja chińskiego koła - Hub to ponad 120 milionów sztuk, przy czym trzech poprzednich producentów stanowi 50%.Wszyscy używają głównie farb proszkowych Kinte. Nasi klienci, w tym DICASTAL WHEEL, ZHONGNAN ALUMINIUM WHEEL, WANF FENG WHEEL, LIZHONG WHEEL, te firmy kół są głównymi dostawcami dla BMW, Mercedesa, Audi, Volkswagena, Opla, GM, Forda, Toyoty, Hondy i Nissan itp
Wstęp:
Ta seria specjalnych powłok proszkowych do aluminiowych piast kół została zaprojektowana przez naszą firmę w celu ochrony wewnętrznej piasty koła i zaniku powierzchni.Charakteryzuje się gładkim wyglądem, silną przyczepnością, dobrą odpornością na mgłę solną i całkowitym swobodnym polerowaniem pudru bazowego.Nasze produkty zostały szeroko przyjęte przez znaną markową firmę samochodową i producenta piasty kół zarówno na rynku krajowym, jak i zagranicznym.
Seria produktów:
1, przezroczyste powłoki proszkowe
Przezroczysty proszek akrylowy
Lakiery proszkowe z czystego poliestru o bardzo wysokiej przezroczystości (najnowszy produkt)
Standardowe przezroczyste powłoki proszkowe z czystego poliestru
2, proszek bazowy
Wysoko wyrównujący proszek bazowy z czystego poliestru
Wysoko wyrównujący proszek na bazie epoksydowo-poliestrowej
Doskonale wyrównujący i wysokopołyskowy proszek na bazie epoksydowo/poliestrowej
Doskonale wyrównujący i niskopołyskowy proszek na bazie żywicy epoksydowo-poliestrowej
Produkty o specjalnych funkcjach (oddychające powłoki proszkowe, powłoki proszkowe odporne na ekran elektrostatyczny)
Nieruchomość:
Gęstość: 1,2 ~ 1,8 g/cm3
Rozmiar cząstek: wymagania celowe, standardowa granulacja wynosi 35-40 um, 10um proszek ＜10%, ＞90um proszek ＜0,5%.
Stabilność przechowywania: Ta seria specjalnych powłok proszkowych do aluminiowych piasty koła powinna być przechowywana w temperaturze poniżej 35°C w suchym i dobrze wentylowanym miejscu, z dala od źródeł ciepła, zapłonu i bezpośredniego światła słonecznego.W przypadku przechowywania w pomieszczeniu z klimatyzatorem, w celu uniknięcia ponownego zawilgocenia, przed użyciem proszku należy przechowywać go w temperaturze pokojowej lub w tej samej temperaturze co urządzenie natryskowe.W takich warunkach proszek może być stabilnie przechowywany przez 12 miesięcy.
Przedłużony, wymagany będzie ponowny test.Jeśli wynik testu spełnia wymagania, proszek może być nadal używany.
Charakterystyka filmu akrylowego przezroczystego proszku i czystego poliestrowego przezroczystego proszku
| Nieruchomości | metoda | Wartość |
| Wygląd zewnętrzny | Wizualny | Różny |
| Uderzenie | ASTM D-2794-93 | 1 kg * 50 cm |
| Elastyczność | ASTM D-522-93 | 1/8 ''Brak pęknięć |
| Przyczepność | ASTM D-3359-95B | 0 klasa |
| Twardość ołówka | ASTM D-3363-92 | >1H |
| Test bańki | GB/T 9753-1988 | ≥6mm |
| Mgiełka solna | ASTM B-117-97 | ≥1000h brak efektu, a szerokość korozji krzyża nie przekracza 2mm |
| Mgiełka solna CASS | General Motors GM4476P | Szerokość korozji jednostronnej Wb≤3mm |
| Test odporności nitkowatej na korozję | General Motors GM9682P | Szerokość korozji jednostronnej Wb≤3mm |
| Uderzenie żwiru | General Motors GM9508P | ≥6 stopni |
| Test żelowy | General Motors GM4465P | Bez korozji i bez pęcherzyków metalu nieszlachetnego |
| Test rozpuszczalnikowy | General Motors GM9509P | ≤2 klasa |
| Test starzenia lampy ksenonowej |
Ogólne silniki GM9125P ASTM G151/ GB/T1865-1997 |
1000h (czysty poliester), 1500h (arcelicowy przezroczysty proszek) zachowanie połysku ≥80% bez znaczącej zmiany koloru |
| Naturalna ekspozycja | GB/T 9276 | 1 rok, zachowanie połysku ≥80%, brak znaczącej zmiany koloru |
Charakterystyka filmu specjalnego proszku bazowego
| Przyczepność | ASTM D-3359-95B | 0 klasa | |
| Elastyczność | ASTM D-522-93 | 1/8'' bez pęknięć | |
| Twardość ołówka | ASTM D-3363-92 | >H | |
| Uderzenie | ASTM D-2794-93 | 1 kg * 50 cm | |
| Mgiełka solna | ASTM B-117-97 | ≥1000h, Wb≤2mm | |
| Wodoodporność | General Motors GM 9071P | 1000h, bez bąbelków, klasa przyczepności 0 | |
| Mgiełka solna CASS | General Motors GM4476P | 240h Wb≤3mm | |
| Wilgotność | ASTM D-2247-94 | ≥1000h, bez bąbelków, niewielka utrata światła filmu; | |
| Przyczepność Balance Block | Volkswagen TL239 | ≥50N/mm2 | |
| Powyższe właściwości folii mogą się nieznacznie zmniejszać wraz ze spadkiem połysku. | |||
| Poradnik utwardzania | Sugestia: 180 ℃/10 min lub 160 ℃ / 20 min dla akrylowego przezroczystego lakierowania proszkowego, 200 ℃/10 min lub utwardzanie w niskiej temperaturze 180 ℃/10 min dla czystego poliestrowego lakierowania proszkowego, 180 ℃/8-12 min dla proszku bazowego, 150 ℃ -160 ℃/10-15 minut dla proszku bazowego utwardzania w niskiej temperaturze. | ||
Konsystencja i stabilność produktów są gwarantowane przez rygorystyczną kontrolę jakości
Usługa to życie przedsiębiorstwa, jakość jest podstawą przedsiębiorstwa.
Stosujemy się do koncepcji jakości „jakość to życie przedsiębiorstwa” i kompleksowo dostarczamy klientom kompleksowe rozwiązania w zakresie norm, diagnostyki technicznej i serwisu.
