| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | N/A |
| Orzecznictwo: | UL |
| Numer modelu: | MU-100 |
| Minimalne zamówienie: | 1000 kg |
| Cena: | To be negotiated |
| Szczegóły pakowania: | 25 kg/worek |
| Czas dostawy: | 7 dni |
| Zasady płatności: | T/T |
| Metoda formowania: | Wstrzyknięcie | Kolor: | czarny |
|---|---|---|---|
| Państwo: | Ziarnisty | Zalety: | Bardzo wysoka odporność na zużycie |
| Podkreślić: | Specjalne związki elektryczne do montażu,Związki do montażu elektrycznego PT-201,Związki do montażu elektrycznego odporne na ciepło |
||

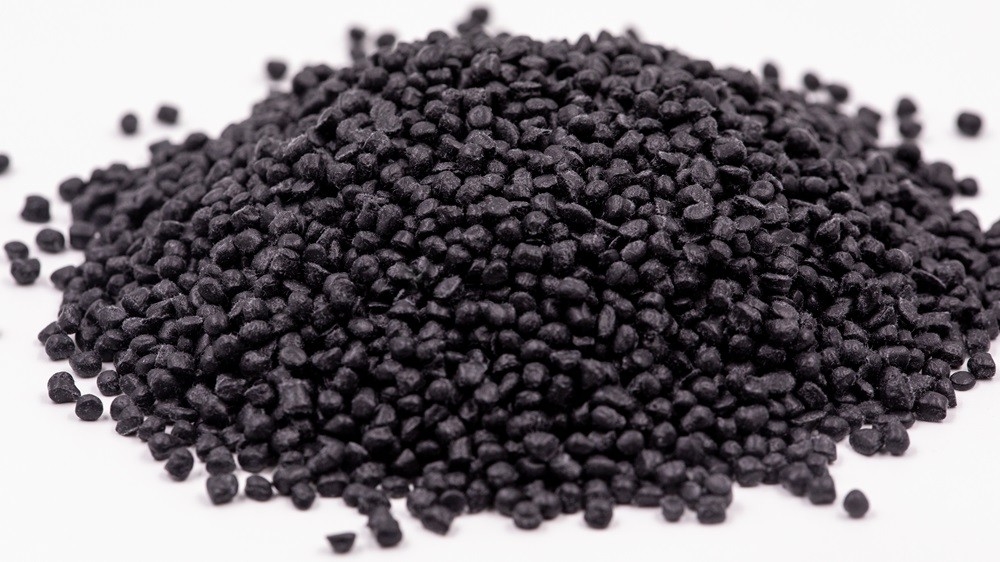

Specjalne związki elektryczne do montażu PT-201 do części odpornych na ciepło wyrobów elektrycznych
Charakterystyka: tworzywo sztuczne ma dobrą odporność na ogień, doskonałą odporność na ciepło, dobrą wydajność elektryczną, dobrą sztywność termiczną, małą absorpcję wody, produkty mają dobrą stabilność wymiarową,okres przechowywania w temperaturze pokojowej wynosi 1 rok.
Zastosowanie:Wykorzystywane głównie do części odpornych na ciepło produktów elektrycznych.
Dane techniczne:
|
Nieruchomości |
Jednostka |
Standardy badania |
PT-201 |
|
Gęstość |
g/cm3 | GB/T1033 | 1.75-2.0 |
|
Wchłanianie wody |
% | GB/T1034 | ≤ 0.2 |
|
Zmniejszenie odlewu |
% | JB/T3958.2 | 0.10-0.50 |
|
Wytrzymałość uderzenia Charpy |
kJ/m2 | GB/T1043 | ≥ 100 |
|
Wytrzymałość uderzenia węzłem |
kJ/m2 | GB/T1043 | ≥ 3.0 |
|
Siła gięcia |
MPa | GB/T9341 | ≥ 100 |
|
Opór powierzchniowy |
Ω | GB/T1410 | ≥ 1010 |
|
Odporność objętościowa |
Ω.m | GB/T1410 | ≥ 109 |
|
Temperatura odchylenia |
°C | GB/T1634 | ≥210 |
|
Pożarność |
Ocena | GB/T11020 | V-0 |
|
Siła dielektryczna |
MV/m | GB/T1408 | ≥ 10 |
|
Wytrzymałość kompresyjna |
MPa | GB/T1041 | ≥ 180 |
PT-201Odlewaniewstrzyknięciaodniesienie)
|
Parametry formowania wtryskowego |
Jednostka |
Zakres |
|||||
|
Temperatura formowania |
°C | 160 ‰ 180 | |||||
|
Temperatura beczki |
Strefa karmienia |
°C | 70 ‰ 90 | ||||
|
Strefa dyszy |
°C | 90 ‰ 110 | |||||
|
Ciśnienie wstrzyknięcia |
MPa | 60 ‰ 100 | |||||
|
Czas utwardzania |
s/mm | 10 ¢20 | |||||
|
Parametry formowania |
Jednostka |
Zakres |
|||||
|
Temperatura formowania |
°C | 160 ‰ 180 | |||||
|
Ciśnienie |
MPa | 15 ¢20 | |||||
|
Czas utwardzania |
s/mm | 40 ¢60 | |||||
