| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | N/A |
| Orzecznictwo: | UL |
| Numer modelu: | MU-100 |
| Minimalne zamówienie: | 1000 kg |
| Cena: | To be negotiated |
| Szczegóły pakowania: | 25 kg/worek |
| Czas dostawy: | 7 dni |
| Zasady płatności: | T/T |
| Metoda formowania: | Wstrzyknięcie | Kolor: | Zielony, szary, niebieski itp. |
|---|---|---|---|

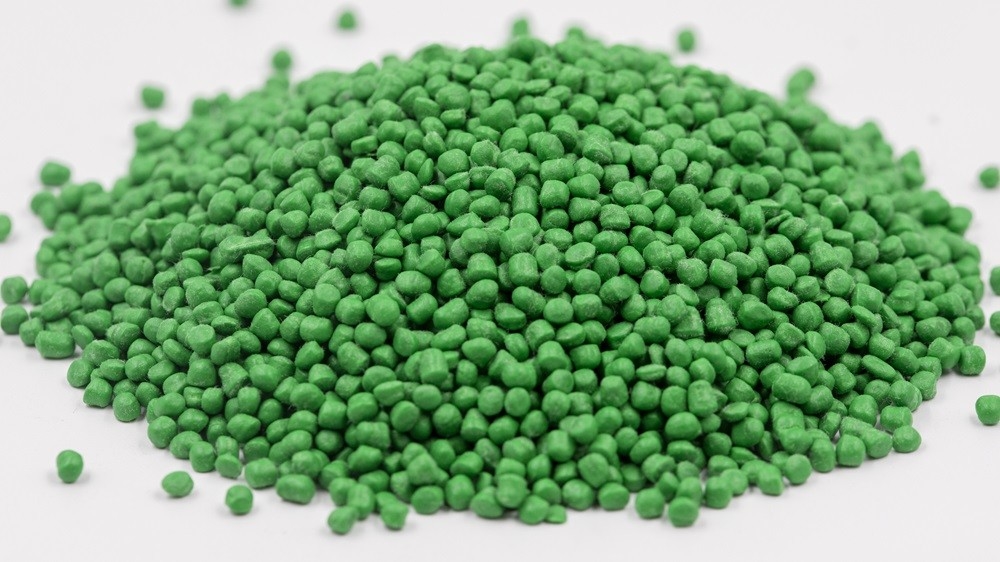

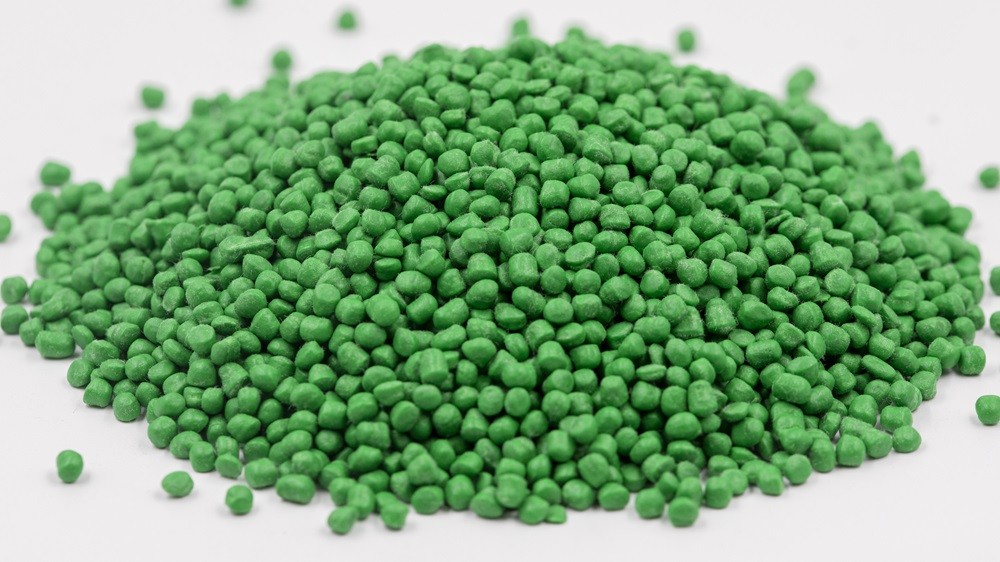

| Państwo: | Ziarnisty | Zalety: | wysoki wskaźnik śledzenia dowodów |
| Podkreślić: | Części izolacyjne Nienasycone poliestrowe związki formowe,Odporny na ciepło nienasycony poliester,PT-310 Nienasycony poliester |
||
Odporny na ciepło zmodyfikowany nienasycony polimer poliestrowy PT-310 do formowania części izolacyjnych
Charakterystyka: Odporne na ciepło zmodyfikowane nienasycone polimery poliestrowe mają wysoką odporność na łuk elektryczny i śledzenie, wyższą wytrzymałość mechaniczną,doskonała długotrwała stabilność wymiarowa nawet w podwyższonych temperaturach i dobra odporność na płomień UL94 V-0Związki formowania PT-310 uzyskały certyfikat UL nr E208587.
Zalety:Wysoki wskaźnik śledzenia, wysoka odporność na łuk elektryczny, wyższa wytrzymałość dielektryczna, wysoka wytrzymałość na uderzenie (z wcięciem), wysoka odporność na ciepło i odporność na płomień, niska absorpcja wody,i doskonała długotrwała stabilność wymiarowa.

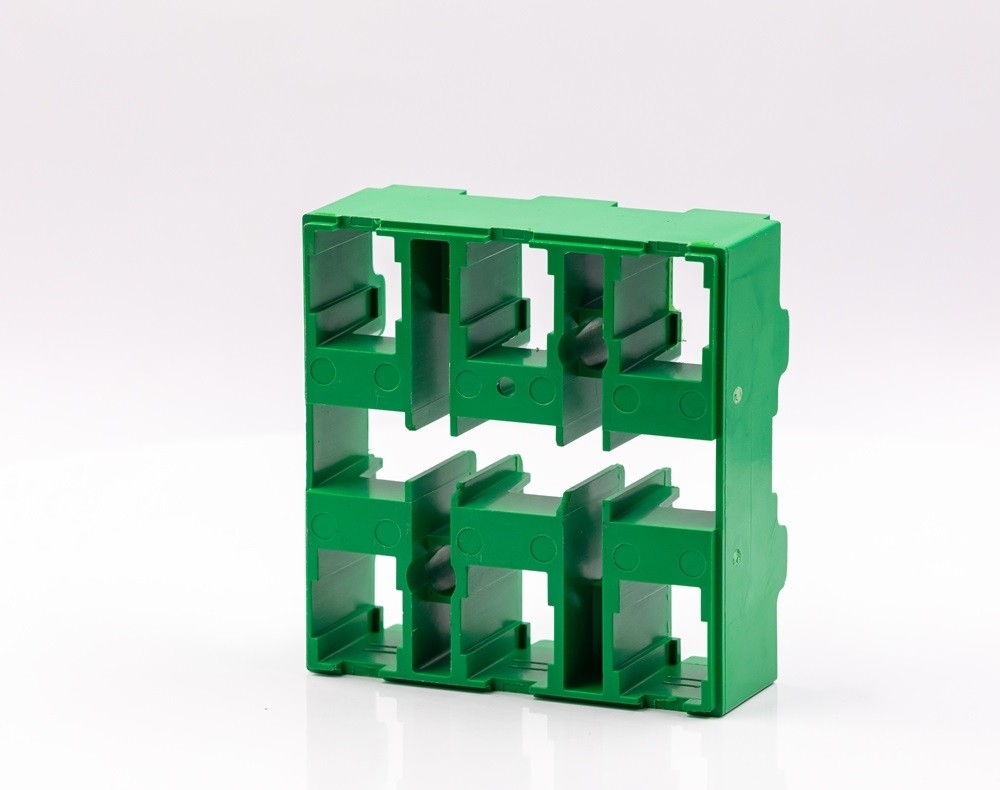

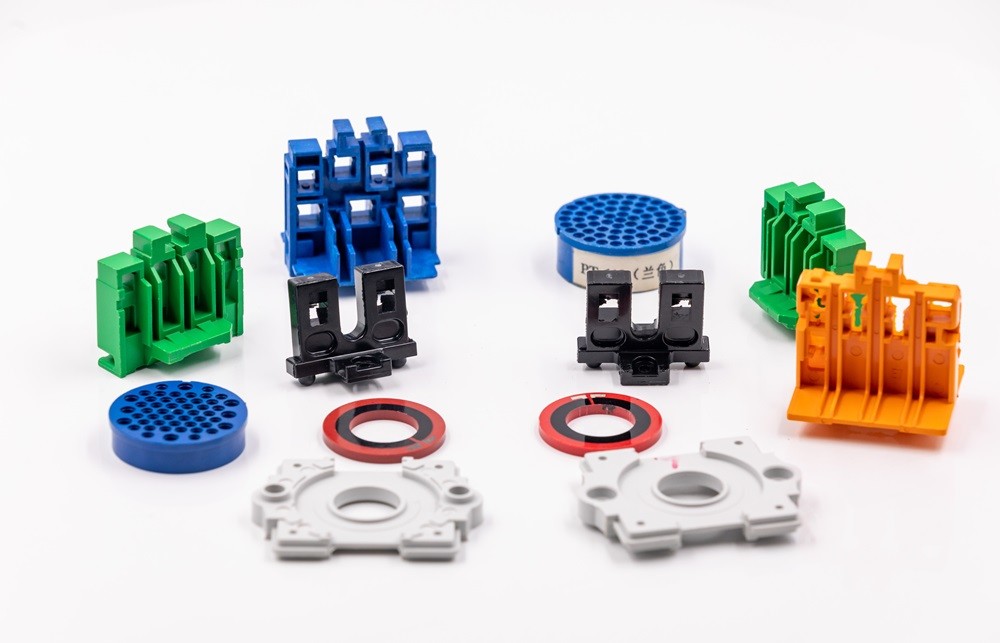

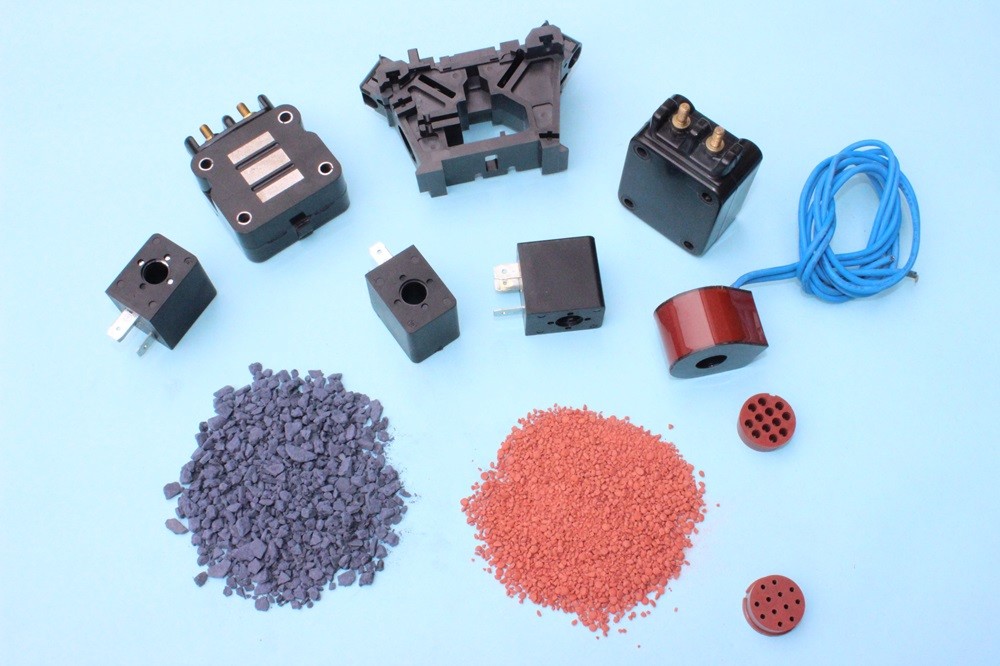

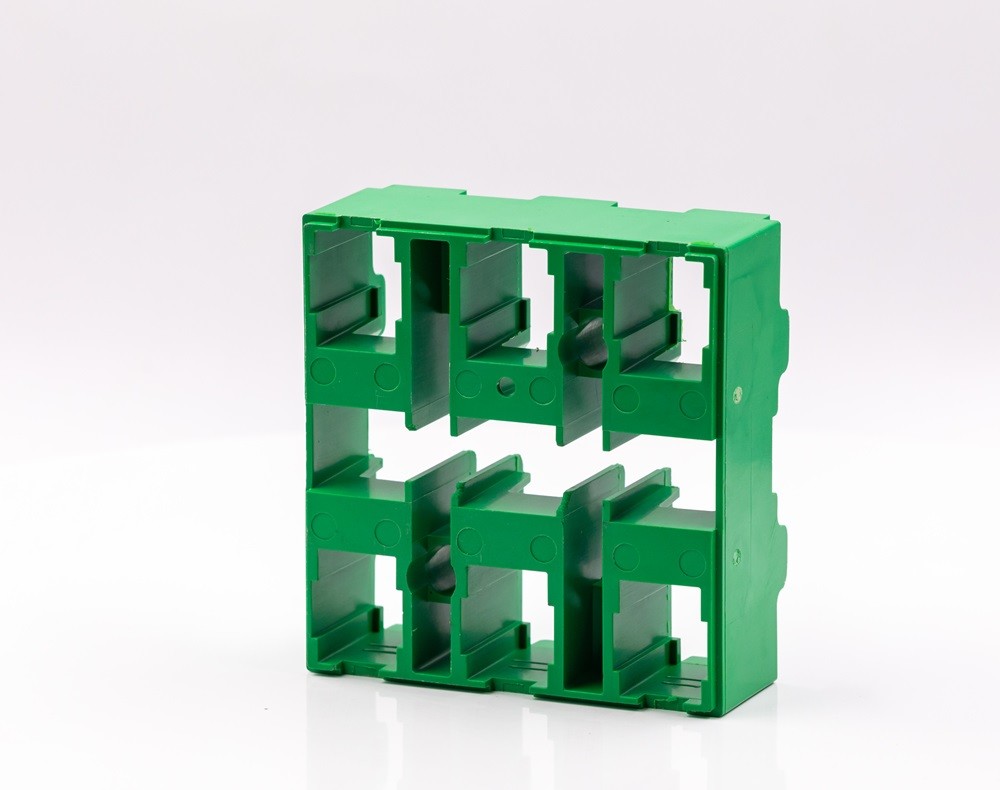

Zastosowanie:Głównie stosowane do części izolacyjnych regulatorów temperatury urządzeń gospodarstwa domowego, przełączników głównych, ramek magnetycznych, terminali łączących, urządzeń niskiego napięcia i urządzeń płomienioodpornych itp.
Dane techniczne:
| Nieruchomości | Jednostka | Standardy badania | PT-310 |
|
Gęstość |
g/cm3 | GB/T1033 | 1.9-2.1 |
|
Wchłanianie wody |
% | GB/T1034 | ≤ 0.3 |
|
Zmniejszenie odlewu |
% | JB/T3958.2 | 0.4-0.8 |
|
Wytrzymałość uderzenia Charpy |
kJ/m2 | GB/T1043 | ≥ 6.5 |
|
Wytrzymałość uderzenia węzłem |
kJ/m2 | GB/T1043 | ≥ 2.5 |
|
Siła gięcia |
MPa | GB/T9341 | ≥ 80 |
|
Opór powierzchniowy |
Ω | GB/T1410 | ≥ 1013 |
|
Odporność objętościowa |
Ω.m | GB/T1410 | ≥ 1011 |
|
Indeks porównawczy śledzenia (CTI) |
V | GB/T4207 | ≥ 600 |
|
Odporność łukowa |
s | GB/T1411 | ≥ 180 |
|
Temperatura odchylenia |
°C | GB/T1634 | ≥210 |
|
PożarnośćUL94 ((0,8 mm) |
Poziom | GB/T11020 | V-0 |
|
Siła dielektryczna |
MV/m | GB/T1408 | ≥ 180 |
PT-310 Odlewaniewstrzyknięciaodniesienie)
|
Parametry formowania wtryskowego |
Jednostka |
Zakres |
|
|
Temperatura formowania |
°C | 165 ̇ 175 | |
|
Temperatura beczki |
Strefa karmienia |
°C | 50 ¢ 70 |
|
Strefa dyszy |
°C | 80 ‰ 90 | |
|
Ciśnienie wstrzyknięcia |
MPa | 60 ‰ 100 | |
|
Czas utwardzania |
s/mm | 25 ¢40 | |
|
Parametry formowania |
Jednostka |
Zakres |
|
Temperatura formowania |
°C | 165 ̇ 175 |
|
Ciśnienie |
MPa | 15 ¢20 |
|
Czas utwardzania |
s/mm | 40 ¢60 |
