| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | N/A |
| Orzecznictwo: | UL |
| Numer modelu: | MU-100 |
| Minimalne zamówienie: | 1000 kg |
| Cena: | To be negotiated |
| Szczegóły pakowania: | 25 kg/worek |
| Czas dostawy: | 7 dni |
| Zasady płatności: | T/T |
| Metoda formowania: | Wstrzyknięcie | Kolor: | Zielony, szary, niebieski itp. |
|---|---|---|---|
| Państwo: | Ziarnisty | Zalety: | Odporne na zużycie nienasycone mieszanki do formowania poliestrowego |
| Zastosowanie: | Do obudów przełączników i części izolacyjnych | ||
| Podkreślić: | Odporny na ścieranie nienasycony poliester,Kompozyty kształtowe poliestrowe nienasycone,PT-900 Nienasycony polimer poliestrowy |
||

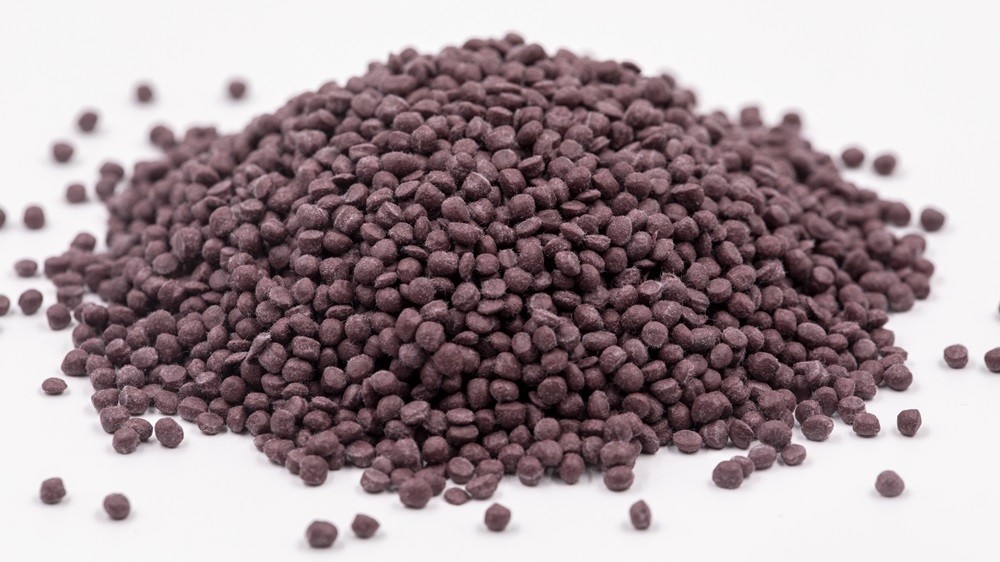

Odporny na ścieranie zmodyfikowany nienasycony poliester, związek do formowania PT-900 do obudowy przełączników

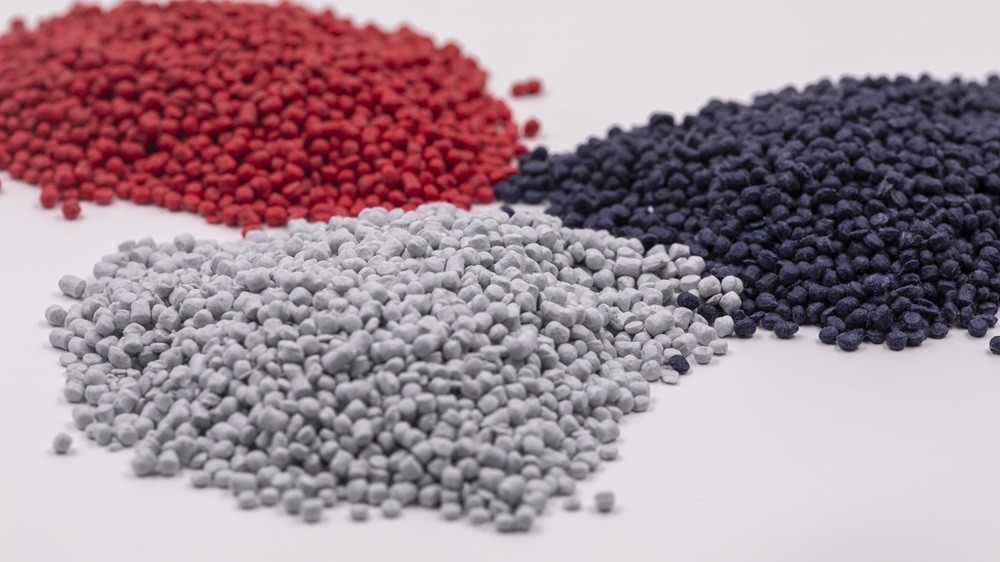

Charakterystyka: Odporny na ścieranie zmodyfikowany nienasycony polimer poliestrowy ma wysoki wskaźnik śledzenia odporności i posiada bardzo wysoką odporność na zużycie oraz wysoką odporność na łuk elektryczny,wyższa wydajność elektryczna, doskonała długotrwała stabilność wymiarowa nawet w podwyższonych temperaturach i dobra odporność na płomień do UL94 V-0.Związki mogą być dostarczane w różnych kolorach.
Zalety:Wysoka odporność na zużycie, odporność na uderzenia i odporność na płomień.stosunkowo wysoka odporność na łuk elektryczny i śledzenie.

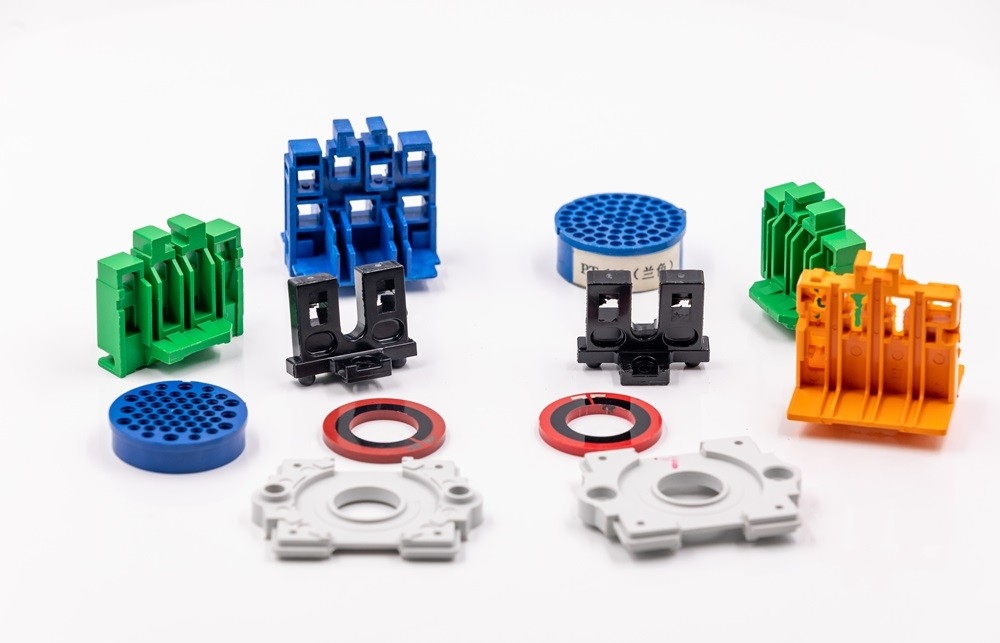

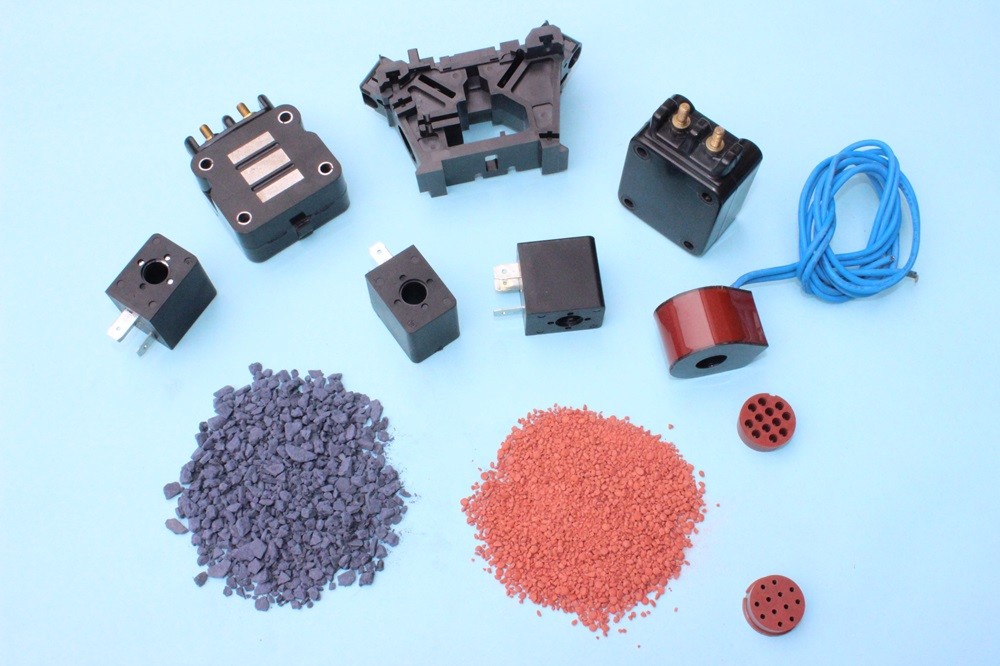

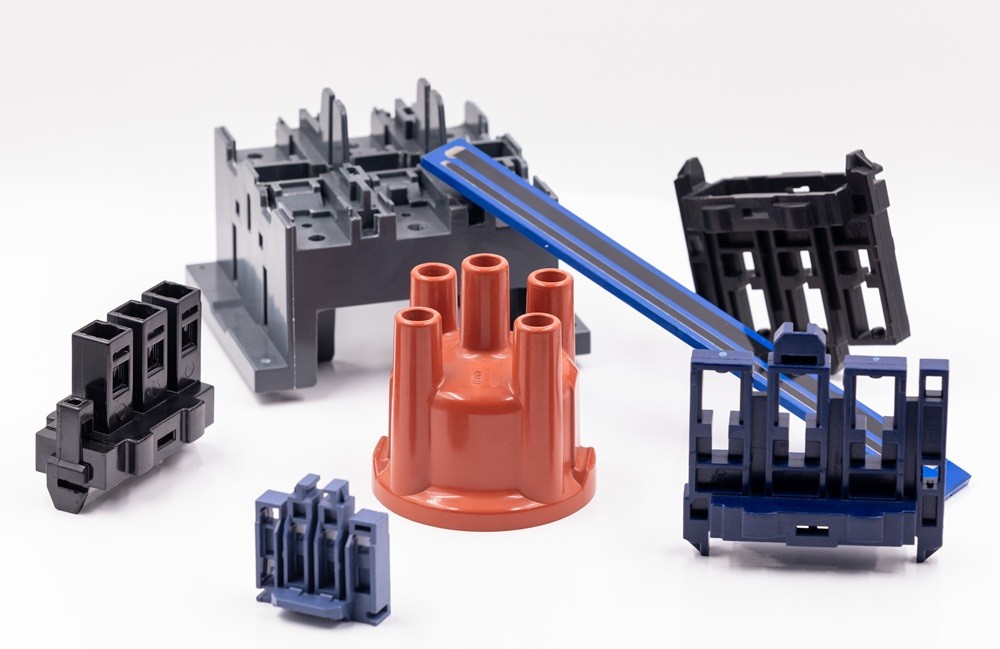

Zastosowanie:Używane głównie do przełączania obudowy i części izolacyjnych ruchomych części kontaktorów AC i urządzeń niskiego napięcia itp.
Dane techniczne:
| Nieruchomości | Jednostka | Standardy badania | PT-900 |
|
Gęstość |
g/cm3 | GB/T1033 | 1.8-2.0 |
|
Wchłanianie wody |
% | GB/T1034 | ≤ 0.3 |
|
Zmniejszenie odlewu |
% | JB/T3958.2 | 0.3-0.8 |
|
Wytrzymałość uderzenia Charpy |
kJ/m2 | GB/T1043 | ≥ 7.5 |
|
Wytrzymałość uderzenia węzłem |
kJ/m2 | GB/T1043 | ≥ 3.0 |
|
Siła gięcia |
MPa | GB/T9341 | ≥ 80 |
|
Opór powierzchniowy |
Ω | GB/T1410 | ≥ 1013 |
|
Odporność objętościowa |
Ω.m | GB/T1410 | ≥ 1011 |
|
Indeks porównawczy śledzenia (CTI) |
V | GB/T4207 | ≥ 600 |
|
Odporność łukowa |
s | GB/T1411 | ≥ 180 |
|
Temperatura odchylenia |
°C | GB/T1634 | ≥210 |
|
PożarnośćUL94 ((0,8 mm) |
Poziom | GB/T11020 | V-0 |
|
Siła dielektryczna |
MV/m | GB/T1408 | ≥ 180 |
PT-900 Odlewaniewstrzyknięciaodniesienie)
|
Parametry formowania wtryskowego |
Jednostka |
Zakres |
|
|
Temperatura formowania |
°C | 160 ¢170 | |
|
Temperatura beczki |
Strefa karmienia |
°C | 50 ¢ 70 |
|
Strefa dyszy |
°C | 80 ‰ 90 | |
|
Ciśnienie wstrzyknięcia |
MPa | 60 ‰ 100 | |
|
Czas utwardzania |
s/mm | 25 ¢40 | |
